Каталог изделий от производителя Lovato Electric (Италия)

Анализаторы электрической сети и счетчики энергии

(146)

Анализаторы электрической сети и счётчики энергии Lovato Electric измеряют параметры щита: напряжение, ток, мощность, коэффициент мощности, гармоники и показатели качества электроэнергии. В приоритете линейки DMG и EASY: приборы для монтажа на дверь щита и на DIN-рейку, с дисплеем, портами связи и возможностью расширения модулями. Серия DMG нужна, когда важны расширенные измерения, анализ гармоник и качество сети на вводе или ответвлении. EASY закрывает учёт энергии и базовый мониторинг в компактном корпусе — удобно для щитов, где место ограничено. Ток приборы измеряют не напрямую, а через трансформаторы тока: с вторичной обмоткой 5 А, электронные с RJ45 или катушки Роговского. Трансформаторы подбирают вместе с прибором — от этого зависят точность и стоимость решения. При выборе смотрят класс точности, набор измеряемых величин, протокол связи (Modbus RTU/TCP, Ethernet), наличие встроенной памяти и совместимость с системой диспетчеризации. На объектах с АВР анализатор помогает понять, почему срабатывает переключение: из-за реальной аварии или из-за слишком чувствительных уставок контроллера. Чем анализатор отличается от бытового счётчика, как читать серии DMG и EASY и что заложить в спецификацию — в статье «Анализатор качества электроэнергии: зачем нужен и как выбрать». Подбор комплекта и наличие — Ватт Электро.

Выключатели-разъединители

(720)

Выключатели-разъединители Lovato Electric обеспечивают видимый разрыв цепи и оперативное отключение нагрузки. В отличие от автоматического выключателя они не защищают от перегрузки сами по себе: защиту даёт автомат или предохранители, а разъединитель нужен для обслуживания, ввода щита и коммутации в схемах АВР. «Рубильник» в разговорной речи — как раз этот класс аппаратов по ГОСТ IEC 60947-3. В каталоге — серии GA, GAZ, GL и GLCM: от компактных аппаратов на DIN и дверь щита до силовых переключателей с боковой или фронтальной рукояткой и моторным приводом. GA/GAZ — компактный сегмент, GL — силовые переключатели, GLCM — моторизованные версии для дистанционного управления. Подбирают по номинальному току, числу полюсов (3P/4P), типу рукоятки, степени защиты и совместимости с держателями предохранителей. Типовые места установки: вводной аппарат щита, отключение ответвлений для обслуживания, исполнительная часть схемы АВР вместе с контроллером автоматического ввода резерва. Ошибка выбора — взять автомат «вместо разъединителя» или наоборот: у автомата нет гарантированного видимого разрыва для ежедневной оперативной коммутации. Типы, схемы включения и критерии выбора по сериям — в статье «Выключатель-разъединитель: типы, схема и как выбрать». Поставка и консультация — Ватт Электро.

Кнопки и переключатели

(1379)

Кнопки и переключатели Lovato Electric — органы управления для щитов, пультов и корпусов пускателей: пуск и стоп, аварийный останов, селекторы режимов, лампы сигнализации и комплектные посты. Серия Platinum и готовые посты закрывают типовые задачи монтажа на дверь щита и в корпусе со степенью защиты IP65. Цвета и контакты выбирают по нормам: зелёный «пуск» на нормально открытый контакт NO, красный «стоп» на нормально закрытый NC, грибовидная аварийная кнопка — в цепь, которую обрабатывает реле безопасности. Кнопки не коммутируют силовой ток напрямую: они управляют катушкой контактора, а тот включает нагрузку. Для самоподхвата параллельно кнопке пуска заводят вспомогательный контакт контактора. Переключатель в отличие от кнопки сохраняет выбранное положение: им задают режим «местное / дистанционное», направление или ступень. Подсвечиваемые версии показывают активный режим цветом. Для многопозиционных задач с большим числом цепей рядом в каталоге — кулачковые переключатели и световые колонны. Типы кнопок, пуск-стоп, аварийные грибовидные и селекторы — в статье «Кнопки управления для щитов: пуск-стоп, переключатели и как выбрать». Подбор комплектов и наличие — Ватт Электро.

Контроллеры автоматического ввода резерва

(17)

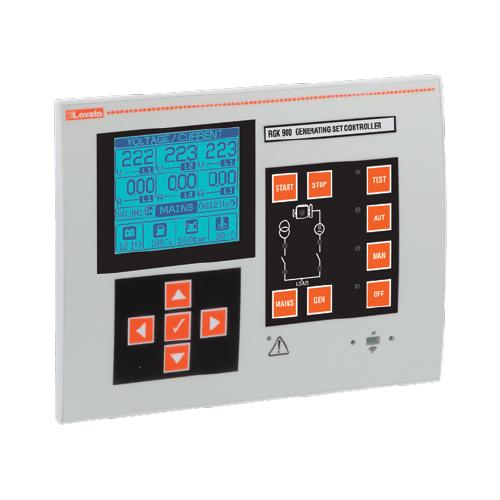

Контроллеры автоматического ввода резерва (АВР) Lovato Electric управляют переключением между основным и резервным источником питания: сетью и генератором, двумя вводами сети или комбинацией с ИБП. Контроллер следит за напряжением и частотой на вводах, запускает генератор по заданной логике, подаёт команды на силовые аппараты и возвращает нагрузку на основной ввод после восстановления сети. Без контроллера схема АВР превращается в набор реле с жёсткой логикой, которую сложно настроить и ещё сложнее диагностировать при ложных переключениях. В каталоге Ватт Электро — контроллеры для схем на 2 ввода, с автозапуском генератора, контролем фазы и расширенной диагностикой. Их подбирают по числу вводов, типу исполнительных аппаратов (контакторы или моторизованные разъединители), наличию связи Modbus/Ethernet, объёму журнала событий и требованиям к панели оператора. Силовую часть схемы обычно закрывают выключателями-разъединителями серий GA, GAZ, GL и GLCM: контроллер даёт команду, а силовой аппарат коммутирует нагрузку. Типовые ошибки при выборе: недооценка времени запуска генератора, неверный тип выхода на привод разъединителя, отсутствие учёта качества сети на основном вводе. Если нужны измерения параметров обоих вводов, рядом ставят анализатор или счётчик энергии. Как устроена схема АВР, чем контроллер отличается от релейной логики и на что смотреть в спецификации — в статье «Автоматический ввод резерва: принцип работы и как выбрать контроллер АВР». Наличие на складе, аналоги и сроки поставки уточняйте у менеджеров Ватт Электро по телефону или заявке с сайта.

Микро ПЛК и ЧМИ

(39)

Микро ПЛК и панели оператора (ЧМИ) Lovato Electric закрывают локальную автоматику: насосы, вентиляцию, небольшие конвейеры и щиты машин. Серия LRK — микро ПЛК с Ethernet, LRH — графические панели оператора. Рядом — базовые модули LRD без встроенного Ethernet и расширения LRE, когда не хватает дискретных, аналоговых или температурных точек. Микро ПЛК хранит логику в программе: последовательности пусков, выдержки, счётчики, сравнение аналоговых сигналов. В отличие от набора реле времени логику меняют без перепайки, в отличие от большого шкафного ПЛК — проще среда и меньше точек. Панель ЧМИ (HMI) показывает состояние, аварии и уставки оператору без ноутбука. Контроллер и экран подбирают вместе: протокол и порты должны совпасть, иначе кабель не поможет. Микро ПЛК уместен, если точек ввода-вывода десятки, а не сотни, алгоритм локальный и щит небольшой. Контур безопасности — аварийный останов и ограждения — выносят на реле безопасности, а не пишут в программу контроллера. Выходы часто идут на пускатели и сигнализацию. Когда достаточно микро ПЛК, чем отличаются LRK и LRH и как собрать комплект — в статье «Микро ПЛК и панель оператора: как выбрать». Подбор и наличие — Ватт Электро.

Устройства обеспечения безопасности

(123)

Устройства обеспечения безопасности Lovato Electric строят защитные цепи машин и линий: аварийный останов, контроль ограждений, двуручное управление. В текущем предложении — реле безопасности серий SR (SRA, SRP) и бесконтактные RFID-датчики серии SS (SSF). Серию SRB в этом цикле не продвигаем и в спецификации не закладываем без отдельного согласования. Реле SR контролирует целостность цепи безопасности, отключает исполнительные аппараты и не даёт повторный пуск до осознанного сброса. Модели SRA закрывают типовые функции (аварийный останов, ограждения, двуручное), SRP — программируемые конфигурации. Датчики SS ставят на двери и кожухи: кодированная пара «датчик — активатор» не обходится обычным магнитом. Типовая схема — RFID на ограждении плюс реле SRA в щите плюс аварийная кнопка в той же безопасной цепи. Требования к таким схемам задают ГОСТ ISO 13849-1 и ГОСТ IEC 62061: на практике это категория (до Cat. 4) и уровень производительности PLe. Ошибка выбора — ставить обычное реле времени или контактор вместо реле безопасности либо пытаться закрыть контур безопасности логикой микро ПЛК. Функции, серии SR и SS, отличия и типовые ошибки — в статье «Реле безопасности: зачем нужно и как выбрать». Консультация и склад — Ватт Электро.

Электронные и электромеханические пускатели

(454)

Электронные и электромеханические пускатели Lovato Electric включают и защищают асинхронные двигатели. «Магнитный пускатель» — привычное имя электромеханического: контактор с катушкой плюс тепловое реле в корпусе или на панели. Электронный пускатель делает ту же работу на полупроводниках, без механического щёлканья силовых контактов и с иным ресурсом коммутаций. В каталоге — корпусные линейки M0 и M1 (неметаллический корпус IP65, кнопки «старт» и «стоп/сброс»), сборки на контакторах BF/BG и электронные решения с функциями плавного пуска и STO (Safe Torque Off). M0 — на меньших токах (примерно до 12 А), M1 — до примерно 18 А. Подбирают по току двигателя, напряжению катушки, реверсу, схеме «звезда-треугольник» и условиям установки (щит или рядом с двигателем). Для сборки пускателя в щите смотрите также контакторы и кнопки управления: зелёный пуск на NO, красный стоп на NC. Индекс S в электронных моделях — функция STO: безопасный останов без снятия силового питания со всего щита. Это не замена реле безопасности в сложной схеме машины, но для простого привода экономит отдельный контактор в безопасной цепи. Отличия магнитного и электронного пускателя, схема подключения и критерии выбора — в статье «Магнитный и электронный пускатель: отличия и как выбрать». Наличие и сроки поставки — Ватт Электро.
