Пускатель двигателя — готовый узел, который включает и защищает асинхронный двигатель: контактор или полупроводниковый ключ, тепловая защита, кнопки пуска и стопа, часто корпус IP65. «Магнитный пускатель» — народное имя электромеханического: катушка втягивает якорь, силовые контакты замыкаются. Электронный делает то же самое на полупроводниках, без щёлкающей механики.
Ниже разбираем, из чего состоит пускатель, чем магнитный отличается от электронного, как выглядит схема подключения и как выбрать аппарат Lovato Electric под ток двигателя, реверс и условия установки.
Что такое пускатель и зачем он нужен
Двигатель нельзя просто повесить на автомат и кнопку. Нужен аппарат, который:
- коммутирует рабочий ток при пуске и останове;
- защищает обмотки от перегрузки по току;
- даёт оператору понятные органы «пуск» и «стоп»;
- при необходимости реверсирует или собирает схему «звезда-треугольник».
В щите это либо набор «контактор + тепловое реле + кнопки», либо готовый пускатель в корпусе, который вешают рядом с двигателем. Кнопки на корпусе — те же принципы цвета и контактов, что в статье про кнопки пуск-стоп: зелёный пуск на NO, красный стоп на NC.
Магнитный пускатель — это электромеханический
В каталогах его называют электромеханическим, на объекте — магнитным. Устройство одно: электромагнитный контактор плюс тепловое реле, собранные в оболочке или на панели.

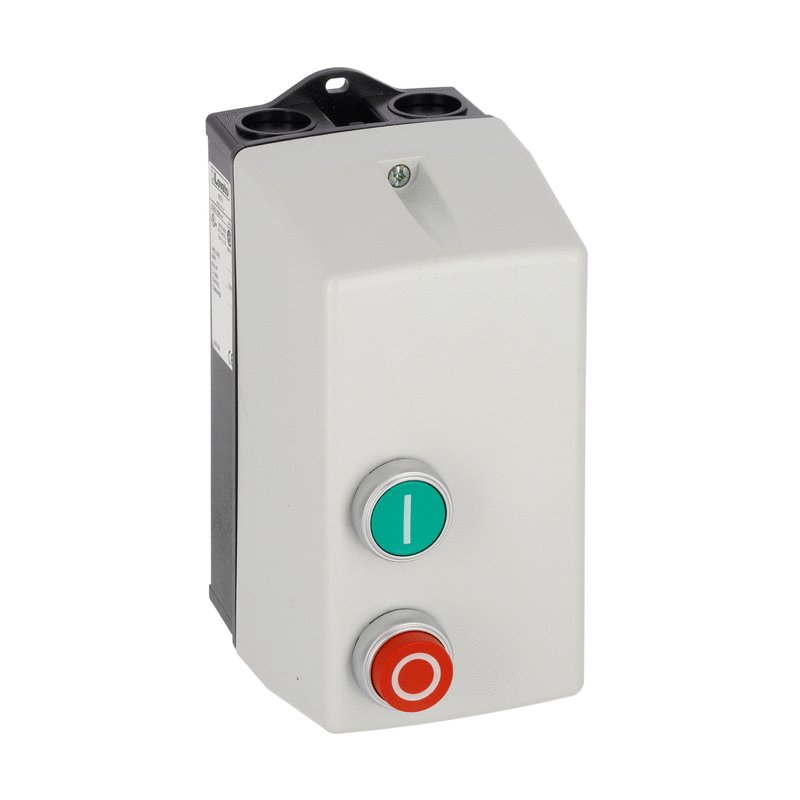

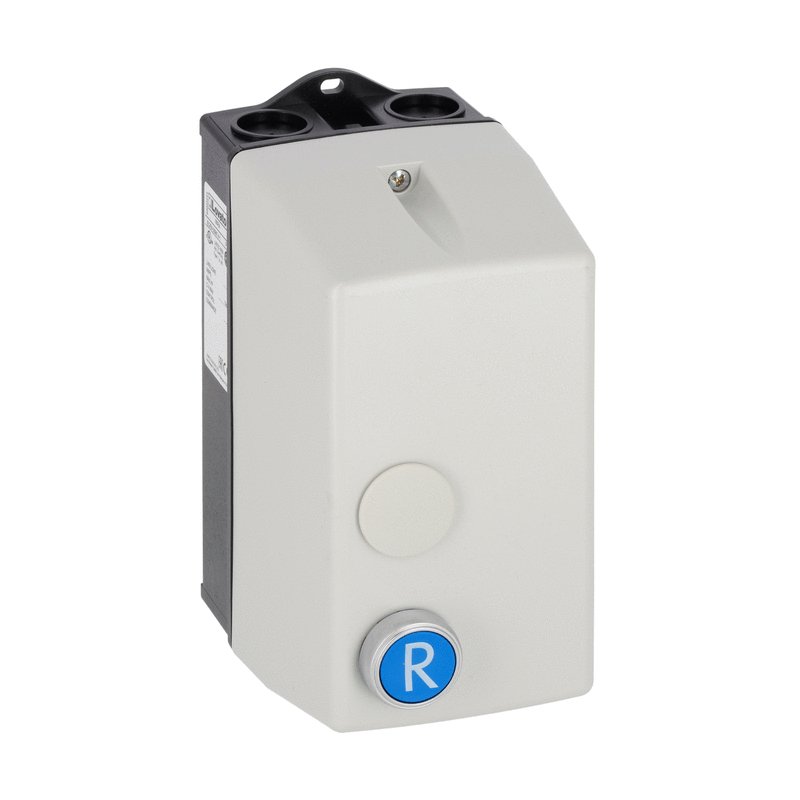

В серии корпусных пускателей Lovato это линейки M0 и M1. Корпус неметаллический, степень защиты IP65, на крышке — кнопки «старт» и «стоп/сброс» (индекс P) либо только «сброс» (индекс R), когда пуск выведен на внешний пост.
- M0 — на контакторах BG09/BG12, токи примерно до 12 А.
- M1 — на контакторах BF09/BF18, токи примерно до 18 А.
Исполнения бывают с тепловым реле (диапазон тока задан в артикуле, например 6–10 А / 3–4 кВт при 400 В) и без него — если защиту ставят отдельно. Катушка контактора — 24, 110, 230 или 400 В AC, есть версии 60 Гц. Пустые корпуса M0PA и M1PA поставляются под самостоятельную сборку с контакторами BG и BF.
Для реверса и пуска «звезда-треугольник» в той же категории есть сборки BFC (реверсивные контакторы с механической блокировкой) и BFA (звезда-треугольник, время пуска до 12 с, не более 30 операций в час, токи до 160 А по IEC). Это уже не «коробка на стену», а щитовая сборка.
Электронный пускатель

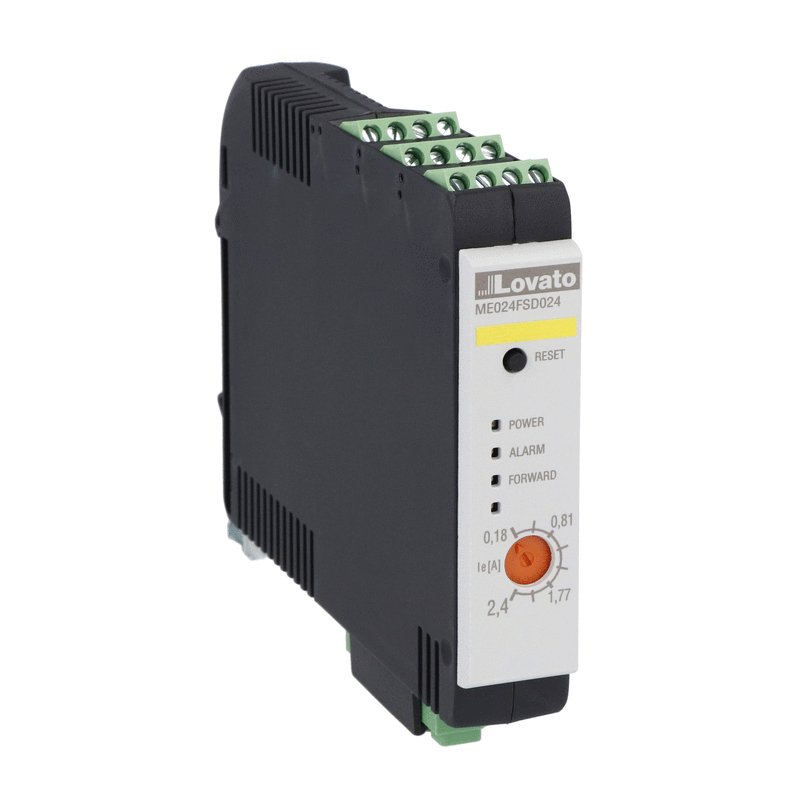

Серия ME — полупроводниковый прямой пускатель с встроенной тепловой защитой двигателя. Рабочее напряжение до 500 В AC, питание цепей управления 24 В DC. Механики нет: нет износа контактов от частоты пусков и нет катушки, которая гудит.
| Модель | Ток | Направление | STO (безопасный останов) |
|---|---|---|---|
| ME024FD024 | 2,4 А | прямое | нет |
| ME070FD024 | 7 А | прямое | нет |
| ME024FSD024 | 2,4 А | прямое | есть |
| ME070FSD024 | 7 А | прямое | есть |
| ME024RD024 / ME070RD024 | 2,4 / 7 А | реверс | нет |
| ME024RSD024 / ME070RSD024 | 2,4 / 7 А | реверс | есть |
Индекс S в артикуле — функция STO (Safe Torque Off): безопасный останов по аварии, без снятия силового питания с всего щита. Это не замена реле безопасности в сложной схеме машины, но для простого привода экономит отдельный контактор в безопасной цепи.
Электронный пускатель не разгоняет двигатель плавно — это не устройство плавного пуска. Он включает полно напряжением, как магнитный, только ключ полупроводниковый.
Схема подключения
Типовая схема прямого пуска одинакова по смыслу для обоих типов.
- Силовая цепь: автомат или выключатель-разъединитель → пускатель → двигатель.
- Цепь управления: «стоп» (NC) последовательно, «пуск» (NO) параллельно с контактом самоподхвата. У корпусного магнитного пускателя эти кнопки уже на крышке.
- Тепловая защита: у магнитного — отдельное реле с диапазоном тока, у электронного — встроенная, ток задаётся при настройке.
- Реверс: два контактора с механической блокировкой (BFC) либо реверсивная модель ME…R. Одновременно «вперёд» и «назад» включиться не должны.
Катушку магнитного пускателя берут под напряжение цепи управления — 24 В из щита с ПЛК или 230 В с кнопочного поста. Электронный ME питается только 24 В DC: если в щите нет этого напряжения, нужен блок питания.
Как выбрать: магнитный или электронный
- Ток двигателя. До 2,4 А и 7 А и нужны частые пуски — серия ME. До 12–18 А в корпусе IP65 на стене — M0/M1. Выше 18 А — щитовые сборки на контакторах BF и BFA, не «коробка».
- Частота коммутаций. Магнитный изнашивает контакты. На частом толчковом режиме и реверсе электронный живёт дольше.
- Место установки. Рядом с двигателем, пыль и влага — корпусный IP65. В шкафу — сборка без оболочки или электронный на DIN-рейке.
- Реверс и STO. Реверс у ME — отдельная модель с индексом R. STO — индекс S. У магнитного реверс — сборка BFC или два контактора с блокировкой.
- Напряжение катушки / управления. Магнитный гибок: 24, 110, 230, 400 В. Электронный — только 24 В DC.
- Тепловая защита. Если ток двигателя известен и стабилен — берите корпусный с реле в нужном диапазоне. Если двигатели меняют — удобнее электронный с настройкой тока.
| Параметр | Магнитный (M0, M1) | Электронный (ME) |
|---|---|---|
| Коммутация | контакты контактора | полупроводники |
| Ток | до 12–18 А в корпусе | 2,4 А и 7 А |
| Защита двигателя | тепловое реле в комплекте или отдельно | встроенная |
| Оболочка | IP65, кнопки на крышке | модуль в щит |
| Управление | катушка 24–400 В AC | 24 В DC |
| Реверс / STO | отдельная сборка | модели с индексами R и S |
Типовые ошибки при выборе
- Назвали «магнитный» и купили контактор без теплового реле — двигатель остался без защиты от перегрузки.
- Электронный пускатель взяли вместо устройства плавного пуска: ток включения тот же ударный, вал разгоняется так же резко.
- Катушку 230 В поставили в щит с цепью 24 В от ПЛК — пускатель не включится либо сгорит катушка при ошибке с питанием.
- Реверс собрали двумя контакторами без механической блокировки — риск включения обеих цепей.
- Тепловое реле выбрали «с запасом»: при рабочем токе оно не сработает, обмотка перегреется.
- Корпусный IP65 повесили на виброопору без сальников — степень защиты на шильдике, а не в отверстиях под кабель.
Частые вопросы
Магнитный и электромеханический пускатель — это одно и то же?
Да. «Магнитный» — привычное название на монтаже, «электромеханический» — в каталоге и спецификации. Имеется в виду контактор с катушкой, а не полупроводниковый ключ.
Чем пускатель отличается от контактора?
Контактор — коммутационный аппарат. Пускатель — контактор плюс защита двигателя и, как правило, органы управления. Готовый корпусный M0/M1 уже содержит и то, и другое.
Можно ли электронным пускателем заменить магнитный один в один?
По функции включения двигателя — да, если ток и напряжение совпадают и есть 24 В DC. По конструкции нет: электронный не несёт кнопок IP65 на крышке, его ставят в щит.
Нужен ли автомат, если есть пускатель?
Нужен. Тепловое реле защищает от перегрузки, автомат или предохранитель — от короткого замыкания. Пускатель короткое замыкание в кабеле не отключает.
Что даёт STO в серии ME?
Безопасное снятие момента с двигателя по сигналу защитной цепи, без разрыва силовой линии отдельным контактором. Для простой машины это сокращает схему; для сложной — всё равно требуется реле безопасности и расчёт категории.
