Кнопки управления — самый заметный для оператора элемент щита: именно ими запускают и останавливают оборудование, переключают режимы и обрывают питание в аварии. От того, насколько правильно подобраны цвет, тип контакта и способ монтажа, зависит не только удобство, но и безопасность работы.
Ниже разбираем, из чего состоит кнопка управления, какие бывают исполнения, как по нормам обозначают «пуск» и «стоп», чем аварийная грибовидная кнопка отличается от обычной, как читать обозначения позиций у переключателей и как собрать кнопочный пост. Все примеры — из серий Platinum и 8LM Lovato Electric.
Из чего состоит кнопка управления
Кнопка в щите — это не одна деталь, а сборка из трёх частей: актуатор (то, что видит и нажимает оператор), монтажный адаптер и контактные элементы. Такая конструкция называется модульной: одну и ту же головку можно укомплектовать разным числом контактов под конкретную схему.
- Актуатор — головка кнопки, переключателя или грибовидной кнопки. Ставится в отверстие панели диаметром 22 или 30 мм.
- Монтажный адаптер — держатель, который фиксирует актуатор с обратной стороны панели и несёт на себе контактные блоки.
- Контактные элементы — блоки 1NO, 1NC, 1NO+1NC или 2NO. NO замыкается при нажатии, NC размыкается. Клеммы бывают винтовые и пружинные.
Альтернатива — моноблочное исполнение серии 8LM: актуатор и контакты в одном корпусе. Собирать нечего, номенклатура короче, но и гибкости меньше: набор контактов задан артикулом. Моноблоки удобны для типовых щитов и серийной сборки, модульные Platinum — там, где схема нестандартная.
Типы кнопок и исполнения
Внутри серии Platinum исполнения различаются материалом лицевой части и диаметром отверстия.
| Исполнение | Отверстие | Где применяют |
|---|---|---|
| Пластик | Ø22 мм | основной вариант для щитов управления и пультов |
| Металл | Ø22 мм | станки, цеховые условия, повышенная механическая нагрузка |
| Плоский металл | Ø30 мм | лицевые панели с крупным шагом, замена приборов старого типа |

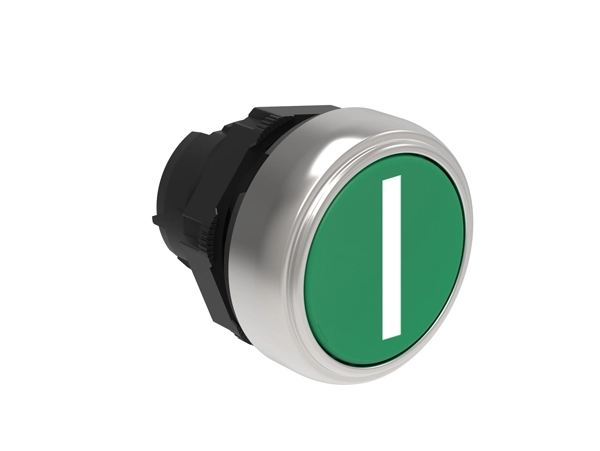

По форме толкателя кнопки бывают плоскими и выступающими. Плоская защищена от случайного нажатия ободком корпуса, выступающая нажимается быстрее и вслепую. Отдельно выпускают кнопки с нанесёнными символами — «I», «0», стрелки направления, «R» для сброса: символ на кнопке читается однозначно и не зависит от того, сохранилась ли табличка рядом.
Подсвечиваемые кнопки совмещают орган управления и индикацию: внутрь ставится LED-блок на 12–30 В AC/DC, 85–140 В AC или 185–265 В AC. Есть и сдвоенные актуаторы — две кнопки в одном отверстии, часто с индикатором между ними: типовое решение для «пуск-стоп» или «вверх-вниз», когда на панели мало места.
Цвета толкателей — чёрный, белый, серый, зелёный, красный, синий, жёлтый и прозрачный для подсвечиваемых версий.
Кнопки «Пуск» и «Стоп»: цвета и схема включения
Цвет кнопки — не вопрос вкуса. Требования к цветовому кодированию органов управления задаёт ГОСТ IEC 60204-1, и главное правило звучит так: красный цвет нельзя использовать для пуска. Красный закреплён за остановом и аварийными функциями.
- Пуск — белый, серый, чёрный или зелёный толкатель.
- Стоп — чёрный, серый, белый или красный.
- Сброс — синий, часто с символом «R».
- Вмешательство при отклонении — жёлтый.
Если «пуск» и «стоп» стоят рядом, их принято различать не только цветом, но и формой: пуск — плоский или заглублённый, стоп — выступающий, чтобы его можно было нажать не глядя.
Со схемой всё определяется типом контакта. «Пуск» ставят на нормально открытый контакт NO, «Стоп» — на нормально закрытый NC, включённый последовательно в цепь управления. Кнопки не коммутируют силовой ток напрямую: они управляют катушкой контактора, а тот уже включает нагрузку. Чтобы после отпускания «пуска» контактор не отключился, параллельно кнопке заводят его собственный вспомогательный контакт — цепь самоподхвата. При нажатии «стоп» разрывается NC-контакт, катушка теряет питание, самоподхват снимается.
Логика важная: обрыв провода в такой схеме приводит к останову, а не к самопроизвольному пуску. Именно поэтому «стоп» делают на размыкающем контакте, а не на замыкающем.
Аварийный стоп: грибовидные кнопки
Аварийный останов — отдельная функция со своими требованиями, их описывает ГОСТ ISO 13850. Кнопка должна быть красной на жёлтом фоне, иметь грибовидную головку увеличенного диаметра, фиксироваться в нажатом положении и сбрасываться только вручную — самопроизвольный возврат запрещён.
В серии Platinum это грибовидные кнопки Ø40 мм с фиксацией. Различаются способом возврата в исходное положение:
- поворотом головки — самый распространённый вариант;
- вытягиванием головки — исключает случайный сброс задеванием;
- поворотом ключа — сброс только у персонала с ключом.
Здесь есть ловушка, на которой ошибаются при подборе. Внешне похожие грибовидные кнопки делятся на две группы: одни заявлены как соответствующие ISO 13850 и предназначены для аварийного останова, другие — «для нормального останова». Вторые выглядят так же, фиксируются так же, но функцией безопасности не являются. При подборе смотрите не на форму, а на назначение в описании артикула.
Контакт у аварийной кнопки должен быть размыкающим и работать по принципу прямого механического размыкания: контакты расходятся жёсткой механической связью, а не только под действием пружины. Это гарантирует размыкание цепи даже при залипании контактов.
Сама кнопка сигнал не обрабатывает — она входит в цепь, которую замыкает на себе реле безопасности: оно контролирует целостность цепи, отключает исполнительные аппараты и не даёт запустить оборудование до осознанного сброса.
Для обозначения аварийной кнопки выпускают диски Ø60 мм, которые ставят под грибовидную головку. Есть обычные и подсвечиваемые версии на 24 В AC/DC, 110–120 В и 220–240 В — с символом аварийного останова по IEC 60417-5638 или с надписями на разных языках. Подсветка помогает найти кнопку в полутёмном цехе.
Аварийную кнопку не следует путать с вводным выключателем щита: у последнего красно-жёлтая рукоятка нужна, когда он сам служит средством аварийного отключения — подробнее в статье про выключатели-разъединители.
Переключатели и селекторы режимов
Переключатель отличается от кнопки тем, что сохраняет выбранное положение: им задают режим, а не подают команду. В каталоге положения записывают схемой, и её нужно уметь читать: тире означает фиксацию, стрелка — возврат пружиной в сторону, куда она указывает.
| Обозначение | Что означает |
|---|---|
| 0 — 1 | две позиции, обе с фиксацией |
| 0 < 1 | две позиции, из «1» возврат в «0» пружиной |
| 1 — 0 — 2 | три позиции, все с фиксацией |
| 1 > 0 < 2 | три позиции, возврат в «0» с обеих сторон |
| 1 > 0 — 2 | три позиции, возврат только из «1» |
Типовой пример — селектор «АВТО — 0 — РУЧНОЙ» с фиксацией во всех трёх положениях и отдельная позиция с возвратом для толчкового режима.
Переключатели с ключом ограничивают доступ к режимам. У них выбирают не только число позиций, но и то, в каких положениях ключ можно извлечь: только в «0», в «0» и «1» или в любом. Так задаётся логика — например, оставить оборудование в ремонтном режиме и забрать ключ с собой. Выпускаются варианты с разными кодами ключей, чтобы ключ от одного щита не открывал другой, плюс запасные ключи и защитные кожухи для головки.
Подсвечиваемые переключатели показывают активный режим цветом. Для многопозиционных задач с большим числом цепей вместо кнопочных селекторов применяют кулачковые переключатели: они коммутируют десятки контактов по заданной схеме.
Кнопочный пост: готовый или собранный
Когда органы управления нужны не в щите, а рядом с оборудованием, ставят кнопочный пост. Два пути.
Готовый пост с установленными кнопками. Приходит собранным и подключается сразу. Типовые варианты: жёлтый корпус с одной грибовидной аварийной кнопкой, серый корпус с парой «пуск-стоп», версии с сигнальным индикатором на 24 В.
Пустой корпус под свою комплектацию. Выпускаются посты на 1–6 отверстий, многоотверстные на 4, 6, 8, 12 и 16 кнопок, с жёлтой или серой крышкой. Жёлтая крышка нужна, если в посте есть аварийная кнопка. Есть версии с защитным кожухом над кнопкой — от случайного нажатия и от падающих предметов. Для стационарных пультов предусмотрены металлические корпуса от 80×80×73 мм до 190×250×90 мм.
Пустой корпус выгоднее, когда состав органов управления нетиповой, а готовый пост — когда нужна скорость и повторяемость на серии объектов.
Как выбрать кнопки управления
Шесть параметров, которые определяют артикул.
- Функция и цвет. Сначала определите назначение — пуск, стоп, сброс, выбор режима, аварийный останов, — и только потом берите цвет по ГОСТ IEC 60204-1. Красный оставьте для останова.
- Тип и число контактов. Посчитайте цепи: для простого «пуск-стоп» достаточно 1NO и 1NC, для дублирования сигнала в контроллер понадобится дополнительный блок. Для аварийной кнопки контакт обязательно размыкающий.
- Диаметр отверстия и материал. Ø22 мм — стандарт для новых щитов, Ø30 мм — для панелей с крупным шагом; при модернизации пригодятся адаптеры с Ø30 на Ø22. Металл выбирают там, где по кнопке бьют рукой в рукавице.
- Индикация. Если нужна подсветка, сразу подберите LED-блок под напряжение цепи управления: 12–30 В AC/DC, 85–140 В или 185–265 В.
- Условия среды. Уточните требуемую степень защиты: в серии Platinum есть компоненты в исполнении до IP66, IP67 и IP69K с сертификацией UL type 4X — для мойки под давлением и пищевых производств.
- Клеммы и маркировка. Винтовые или пружинные — по регламенту сборки. Отдельно закажите таблички: «STOP-START», «OFF-ON», «0-I», «AUTO-0-MAN», «LOCK» или с нанесением своего текста.
Типовые ошибки при выборе
- Красная кнопка поставлена на пуск. Прямое нарушение цветового кодирования: оператор в спешке нажмёт её как «стоп».
- «Стоп» собран на замыкающем контакте. При обрыве провода кнопка перестаёт останавливать оборудование, и об этом никто не узнает до аварии.
- Для аварийного останова взята грибовидная кнопка «для нормального останова» — форма та же, функции безопасности нет.
- Аварийная кнопка стоит на серой крышке поста вместо жёлтой: обозначение не читается.
- Забыт монтажный адаптер или контактные блоки при заказе модульной серии — приходит одна головка.
- Подсвечиваемая кнопка заказана без LED-блока или с блоком на другое напряжение.
- Число контактов посчитано «на сейчас», без запаса на сигнал в контроллер, — при доработке схемы блок приходится добавлять по месту.
- Ключевой переключатель выбран без учёта позиции извлечения ключа: ключ вынимается в рабочем режиме, и смысл блокировки теряется.
Частые вопросы
Чем отличается кнопка от переключателя?
Кнопка подаёт короткую команду и возвращается пружиной в исходное положение. Переключатель сохраняет выбранное положение и задаёт режим работы до следующего переключения.
Можно ли подключить нагрузку прямо к кнопке?
Для маломощных цепей — да, в пределах характеристик контактного блока. Двигатели и другую силовую нагрузку кнопками не коммутируют: кнопка управляет катушкой контактора, а нагрузку включает контактор.
Сколько контактов можно поставить на одну кнопку?
Модульная конструкция позволяет набрать нужную комбинацию блоками 1NO, 1NC, 1NO+1NC и 2NO. Точное максимальное число блоков на один адаптер смотрите в описании серии — оно зависит от исполнения.
Нужен ли жёлтый фон для аварийной кнопки?
Да. По ГОСТ ISO 13850 аварийный останов обозначается красным актуатором на жёлтом фоне. Для этого под грибовидную головку ставят диск Ø60 мм, а в кнопочных постах используют жёлтую крышку.
Подойдут ли кнопки Ø22 мм в панель с отверстиями Ø30 мм?
Да, через переходный адаптер с Ø30 на Ø22 — типовое решение при замене органов управления на старом оборудовании без переделки панели.
