Выключатель-разъединитель — аппарат, который отключает участок сети под нагрузкой и создаёт видимый безопасный разрыв цепи. Его ставят на ввод щита, перед автоматами и предохранителями, на отходящие линии к станкам и насосам: чтобы обесточить оборудование для ремонта и быть уверенным, что напряжение на него не вернётся.
Ниже разбираем, чем выключатель-разъединитель отличается от разъединителя, рубильника и автоматического выключателя, в каких схемах он работает и как выбрать аппарат из серий GA, GAZ, GL, GLC и GLCM Lovato Electric — по току, числу полюсов, исполнению и типу рукоятки.
Зачем нужен выключатель-разъединитель
У аппарата две задачи, и обе связаны с безопасностью персонала, а не с защитой кабеля.
- Коммутация под нагрузкой. Выключатель-разъединитель рассчитан на включение и отключение рабочего тока, в том числе индуктивной нагрузки — двигателей и трансформаторов.
- Видимый разрыв. В отключённом положении контакты разведены на нормированное расстояние, а положение аппарата однозначно видно по рукоятке. Это позволяет запирать рукоятку навесным замком и выполнять работы по наряду.
Требования к таким аппаратам задаёт ГОСТ IEC 60947-3 — он описывает выключатели, разъединители, выключатели-разъединители и их комбинации с предохранителями. Отдельно стоит помнить про ГОСТ IEC/EN 60204-1: у машин и станков должен быть вводной выключатель, которым можно полностью снять питание перед обслуживанием.
Разъединитель, выключатель-разъединитель, рубильник и автомат: в чём разница
Четыре слова, которые в заявках часто используют как синонимы, — а это разные вещи.
| Термин | Что означает | Коммутирует под нагрузкой | Защищает линию |
|---|---|---|---|
| Разъединитель | создаёт видимый разрыв в обесточенной цепи | нет | нет |
| Выключатель-разъединитель | коммутирует рабочий ток и создаёт видимый разрыв | да | нет |
| Рубильник | бытовое название того же аппарата, прижилось в прайсах и на монтаже | да | нет |
| Автоматический выключатель | отключает линию при перегрузке и коротком замыкании | да | да |
Практический вывод: выключатель-разъединитель не заменяет автоматический выключатель. Он не отключается сам при перегрузке — за защиту отвечает автомат или предохранитель, установленный в той же цепи. И наоборот: автомат не даёт гарантированного видимого разрыва и не предназначен для ежедневного оперативного отключения оборудования.
При выборе обратите внимание на категорию применения по ГОСТ IEC 60947-3: обозначения вида AC-21A, AC-22A и AC-23A показывают, какую нагрузку аппарат коммутирует — от чисто резистивной до двигательной. Для линий с двигателями нужна категория AC-23A.
Где ставят выключатель-разъединитель: типовые схемы
Четыре сценария, которые закрывают большинство щитов.
- Вводной аппарат щита. Стоит первым после кабеля ввода, до автоматов и шин. Снимает питание со всего щита для обслуживания. Рядом обычно располагают прибор учёта или анализатор качества электроэнергии.
- Перед предохранителями. Комбинированное исполнение с держателями предохранителей позволяет заменить вставки после отключения аппарата, не снимая питание со всего щита.
- Ремонтный выключатель у оборудования. Аппарат в собственном корпусе ставят у станка, насоса или вентиляционной установки. Персонал обесточивает машину на месте и запирает рукоятку.
- Перекидная схема на два ввода. Один аппарат с положениями «ввод 1 — 0 — ввод 2» исключает одновременное подключение двух источников. С моторным приводом такая схема становится исполнительной частью автоматического ввода резерва.
Серии GA и GAZ: компактные аппараты 16–160 А
Это основной рабочий диапазон для щитов управления, вводных щитков и ремонтных выключателей.

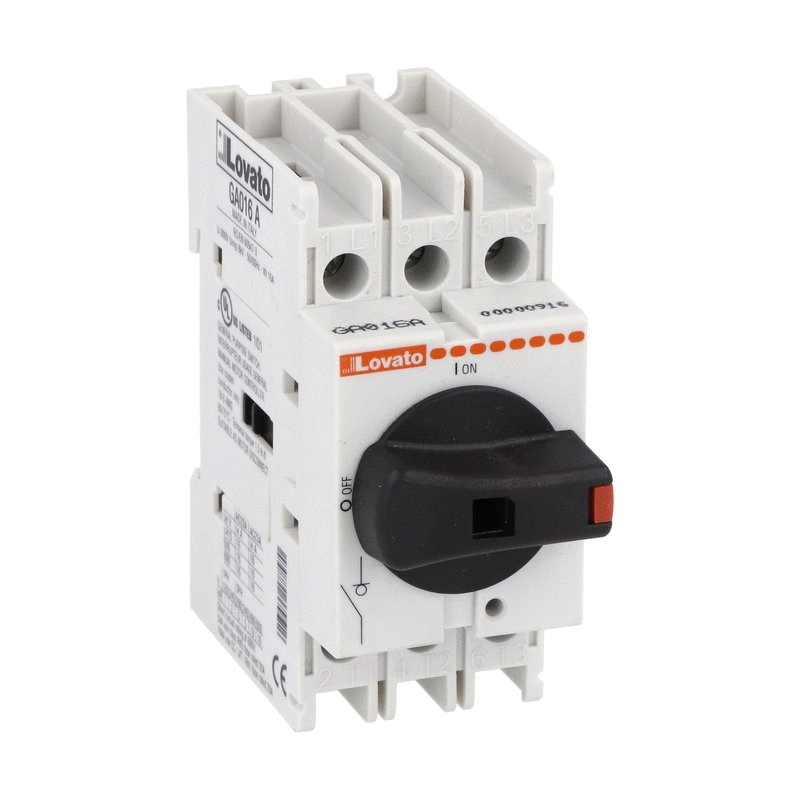

GA — аппараты для установки в щит
Трёхполюсные выключатели-разъединители на 16, 25, 30, 32, 40, 63, 80, 100, 125 и 160 А. Внутри серии различаются способом управления: версии с индексом A имеют рукоятку прямо на аппарате, версии с индексом C рассчитаны на монтаж на дверь щита — рукоятка выносится на дверь через удлинительный вал. Версии ARY отличаются красно-жёлтой рукояткой: её применяют, когда аппарат служит вводным выключателем машины и средством аварийного отключения. Индекс T4 означает четыре полюса, индекс UL — исполнение по UL/CSA для экспортных щитов.

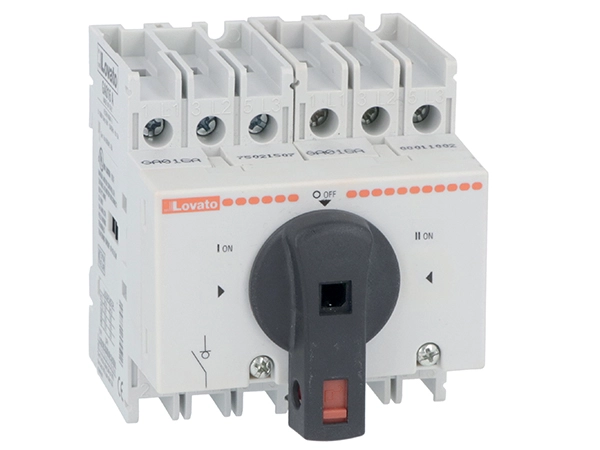

Отдельно выпускают реверсивные аппараты в сборе: GA…ET6 — трёхполюсные, GA…ET8 — четырёхполюсные. Это готовый перекидной узел на два ввода без подбора механики. Есть и монтажные комплекты вида GA025AK30063 — аппарат вместе со штифтом 300 мм, рукояткой GAX63 и клеммными крышками.
GAZ, GAZM, GAZS — готовые аппараты в корпусе
Те же токи 16–160 А, но аппарат уже собран в оболочке со степенью защиты IP65 и выведенной наружу вращающейся рукояткой. Различаются материалом корпуса: GAZ — пластик или неметаллическая оболочка, GAZM — металл, GAZS — нержавеющая сталь AISI 304 для пищевых производств и влажных цехов. Габариты растут вместе с током: от 100×168×97 мм на 16 А до 300×400×120 мм на 160 А.
Цвет рукоятки кодируется индексом B: без него рукоятка красно-жёлтая, с ним — чёрная. Для версий по UL/CSA предусмотрены корпуса типа 4/4X. Если нужно собрать аппарат в оболочку самостоятельно, поставляются пустые корпуса GAZ1, GAZ2, GAZ3 и их металлические и стальные аналоги.

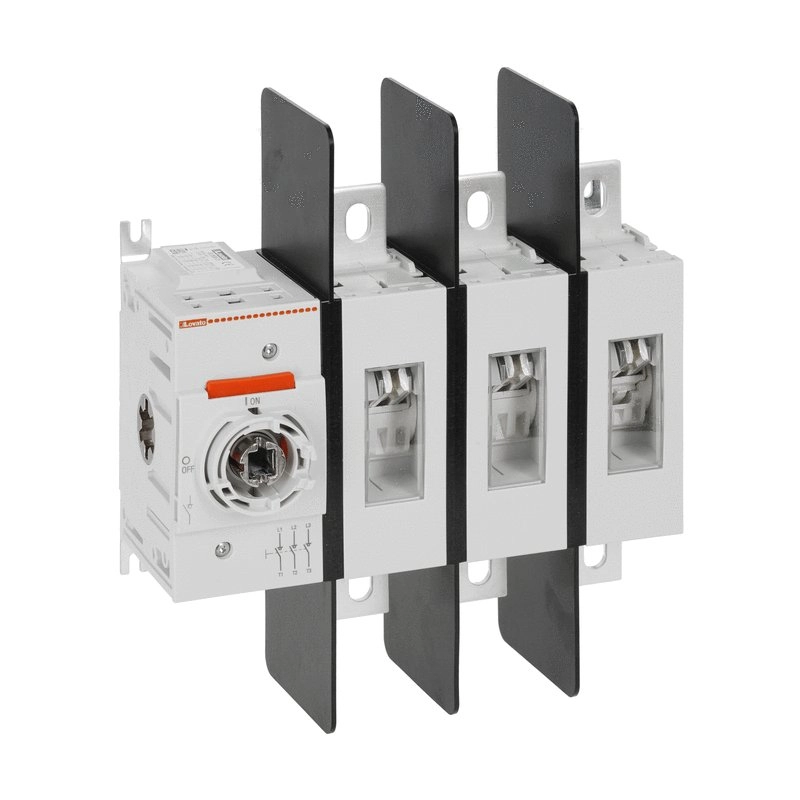

Серии GL и GLZM: токи 100–1000 А
Для вводных устройств и распределительных щитов среднего и крупного объекта. Трёхполюсные аппараты GL выпускают на 100, 160, 200, 250, 315, 320, 400, 500, 630, 800 и 1000 А в исполнении IEC/EN и по UL98. Управление — прямой рукояткой либо рукояткой на двери: например, GLX61DB — прямая чёрная рукоятка для аппаратов GL0160–GL0315. Четвёртый полюс добавляется отдельным модулем под конкретный ток.
Серия GLZM — те же аппараты, уже установленные в металлический корпус IP65 с вращающейся рукояткой, на токи 160, 200, 250 и 315 А. Типовое применение — ремонтный или вводной выключатель вне щита, когда монтировать отдельную оболочку нецелесообразно.
GLC и GLCM: перекидные и моторизованные переключатели
Перекидные аппараты GLC имеют три положения — первый ввод, ноль, второй ввод — и механически исключают параллельную работу источников. Диапазон: 100–1000 А, трёх- и четырёхполюсные, в исполнении IEC/EN и по UL1008 для систем аварийного питания.
Серия GLCM — те же переключатели с моторным приводом, на токи 125, 160, 200, 250 и 315 А, три или четыре полюса. Приводы поставляются под напряжение 24 В DC, 110–125 В AC/DC и 208–277 В AC. Это исполнительная часть схемы, которой управляет контроллер автоматического ввода резерва: контроллер следит за параметрами вводов и подаёт команду на переключение. Как устроена такая схема целиком, разобрано в статье про автоматический ввод резерва.
Специальные исполнения
Аппараты с предохранителями
Когда защиту линии обеспечивают предохранители, удобнее взять комбинированный аппарат: отключил рукоятку — получил доступ к вставкам. Серия GE с держателями типа BS выпускается на токи от 160 до 800 А в трёх- и четырёхполюсном исполнении, есть и перекидные версии. Серия GEF работает с держателями NH на 50–250 А. Для щитов по американским нормам предусмотрены аппараты GMF под предохранители классов CC, J и L на токи от 30 до 800 А. Для компактных GA016A–GA032A существует отдельный блок держателей под вставки 10,3×38 мм.
Постоянный ток и солнечные установки
Цепи постоянного тока отключать сложнее: дуга не гаснет сама при переходе тока через ноль, поэтому нужны аппараты со специальной дугогасительной системой и схемой последовательного включения полюсов. Серия GD — компактные аппараты с рукояткой на 25, 32 и 40 А, до 1500 В DC. Для фотовольтаики предназначена серия GLD на 100–315 А с напряжением 800, 1000, 1200 и 1500 В DC в категории DC-PV1, в версиях с прямым управлением и с монтажом на дверь.
Как выбрать выключатель-разъединитель
Пять параметров, которые определяют артикул.
- Номинальный ток и категория применения. Ток берут по расчётному току линии с учётом характера нагрузки. Для линий с двигателями проверяйте категорию AC-23A, а не только величину тока.
- Число полюсов. Трёхполюсный аппарат для схем без коммутации нейтрали, четырёхполюсный — когда нейтраль нужно разрывать. Обратите внимание на тип четвёртого полюса: у модулей с ранними контактами нейтраль замыкается первой и разрывается последней, что важно при коммутации нейтрали под нагрузкой.
- Исполнение и монтаж. Рукоятка на аппарате — для щитов с открываемой дверью и обслуживанием внутри. Монтаж на дверь — когда оперировать нужно снаружи, не открывая щит. Готовый корпус IP65 — когда аппарат ставится вне щита у оборудования.
- Рукоятка и блокировки. Чёрная — для обычного оперативного отключения, красно-жёлтая — для вводного выключателя машины, если он служит средством аварийного отключения. Отдельно выбирают возможность запирания навесным замком и блокировку открывания двери при включённом аппарате: такие рукоятки выпускаются в исполнении до IP66 и IP69K.
- Стандарт и условия среды. IEC/EN для российских и европейских проектов, UL/CSA и UL98 или UL1008 — для экспортных щитов. Для влажных и агрессивных сред выбирайте корпус из нержавеющей стали.
| Серия | Токи | Особенность |
|---|---|---|
| GA | 16–160 А | рукоятка на аппарате или на двери щита, реверсивные версии в сборе |
| GAZ / GAZM / GAZS | 16–160 А | готовый корпус IP65: пластик, металл, нержавеющая сталь |
| GL | 100–1000 А | вводные и распределительные щиты, IEC/EN и UL98 |
| GLZM | 160–315 А | аппарат GL в металлическом корпусе IP65 |
| GLC | 100–1000 А | перекидной на два ввода, 3 и 4 полюса |
| GLCM | 125–315 А | перекидной с моторным приводом 24 В DC, 110–125 В, 208–277 В |
| GE / GEF / GMF | 30–800 А | с держателями предохранителей BS, NH, классов CC / J / L |
| GD / GLD | 25–315 А | постоянный ток до 1500 В, в том числе для солнечных установок |
Типовые ошибки при выборе
- Выключатель-разъединитель поставили вместо автомата и оставили линию без защиты от перегрузки и короткого замыкания.
- Выбран аппарат без учёта категории применения: на двигательной нагрузке контакты изнашиваются заметно быстрее расчётного.
- Куплена версия с рукояткой на аппарате, а по проекту требуется управление с двери щита — приходится отдельно докупать вал и рукоятку либо менять аппарат.
- Красно-жёлтая рукоятка поставлена на обычный распределительный аппарат, а на вводном выключателе машины — чёрная. Обозначение перестаёт работать: персонал не понимает, чем снимать питание в аварии.
- Не предусмотрена возможность запирания рукоятки: обесточить оборудование можно, а гарантировать, что его не включат во время работ, нечем.
- В цепи постоянного тока установлен аппарат переменного тока — дуга не гаснет, контакты выгорают.
- Забыт четвёртый полюс: нейтраль остаётся подключённой, и «обесточенное» оборудование обесточено не полностью.
- Для двух вводов взяты два отдельных аппарата без механической блокировки — остаётся риск включить оба источника одновременно.
Частые вопросы
Можно ли отключать выключателем-разъединителем нагрузку под током?
Да, для этого он и предназначен — в отличие от простого разъединителя, который коммутируют только в обесточенной цепи. Важно, чтобы категория применения аппарата соответствовала характеру нагрузки.
Нужен ли автомат, если стоит выключатель-разъединитель?
Нужен. Разъединяющий аппарат не реагирует на перегрузку и короткое замыкание. Защиту линии обеспечивает автоматический выключатель или предохранитель, а выключатель-разъединитель отвечает за оперативное отключение и видимый разрыв.
Чем отличается рубильник от выключателя-разъединителя?
Ничем: «рубильник» — сложившееся на практике название. В каталогах и проектной документации применяют термин по ГОСТ IEC 60947-3 — выключатель-разъединитель.
Что означает красно-жёлтая рукоятка?
Такое сочетание цветов применяют, когда аппарат служит вводным выключателем машины и средством аварийного отключения. На обычных распределительных аппаратах ставят чёрную рукоятку, чтобы не обесценивать обозначение.
Подойдёт ли обычный аппарат для солнечных панелей?
Нет. В цепях постоянного тока дуга не гаснет при переходе тока через ноль, поэтому нужны аппараты, рассчитанные на DC: серия GD для небольших токов и серия GLD на 100–315 А и напряжение до 1500 В.
