Анализатор качества электроэнергии — прибор, который измеряет не только потребление, но и то, в каком состоянии приходит питание: напряжение по фазам, гармоники, коэффициент мощности, провалы и перекосы. Бытовой счётчик на такие вопросы не отвечает: он считает киловатт-часы и не покажет, почему на линии греется кабель или выходят из строя приводы.
Ниже разбираем, что такое качество электроэнергии и как его контролировать, чем анализатор отличается от счётчика, какие параметры действительно нужны в щите и как выбрать прибор из серий DMG и EASY Lovato Electric под свою задачу — учёт или анализ.
Что такое качество электроэнергии и зачем его контролировать
Качество электроэнергии — это соответствие параметров питания нормам: отклонение напряжения, частота, несинусоидальность, несимметрия фаз, провалы и перенапряжения. В России эти показатели нормирует ГОСТ 32144-2013. На практике плохое качество сети проявляется задолго до аварии:
- перегрев кабелей, трансформаторов и двигателей при формально нормальном токе;
- ложные срабатывания защит и частотных приводов без видимой причины;
- сокращение срока службы конденсаторных установок и блоков питания;
- рост платы за реактивную мощность и сверхнормативные потери;
- сбои автоматики, контроллеров и серверного оборудования.
Без измерений причину таких проблем находят методом перебора. Прибор в щите даёт факты: какие параметры уходят за границы, в какое время суток и на какой линии. Это же основание для разговора с сетевой организацией и для расчёта окупаемости мероприятий.
Анализатор качества электроэнергии и бытовой счётчик: в чём разница
Это разные классы приборов, хотя оба «считают электричество».
| Параметр | Бытовой счётчик | Анализатор качества электроэнергии |
|---|---|---|
| Основная задача | коммерческий учёт кВт·ч | измерение параметров сети и диагностика |
| Набор величин | активная энергия, иногда ток | U, I, P, Q, S, cos φ, частота, гармоники |
| Гармоники (THD) | нет | анализ по напряжению и току |
| События и журнал | нет | фиксация провалов, перенапряжений, минимумов и максимумов |
| Передача данных | импульсный выход, реже RS-485 | RS-485, Modbus, Ethernet, модули расширения |
| Где ставят | вводной учёт | ввод и ответственные отходящие линии |
Практический вывод: для расчётов за электроэнергию достаточно счётчика, для поиска причин проблем и мониторинга нагрузки нужен анализатор. В крупных щитах их ставят вместе — счётчик на ввод, анализатор на шины и критичные линии.
Какие параметры измеряет анализатор качества электроэнергии
Базовый набор, на который стоит ориентироваться при выборе:
- Напряжение — фазное и линейное, минимальные и максимальные значения, несимметрия фаз.
- Ток — по фазам и в нейтрали; ток нейтрали часто выдаёт перекос и гармоники.
- Мощность — активная, реактивная и полная, по фазам и суммарно.
- Коэффициент мощности — cos φ и tg φ: основание для решения о компенсации реактивной мощности.
- Частота — важна для объектов с генераторными установками.
- Гармоники — THD и спектр по гармоникам: главный показатель искажений от приводов, ИБП и светодиодных драйверов.
- Энергия — активная и реактивная, с накоплением и тарифами.
- События — журнал провалов и перенапряжений с привязкой ко времени.
Ток приборы измеряют не напрямую, а через трансформаторы тока: с вторичной обмоткой 5 А, электронные с интерфейсом RJ45 или катушки Роговского для больших токов. Их подбирают вместе с прибором — от этого зависит и точность, и стоимость решения.
Серия DMG: мультиметры и анализаторы мощности
DMG — основная линейка Lovato Electric для измерений в щите. Внутри серии три группы, различающиеся монтажом и глубиной анализа.
Модульные приборы на DIN-рейку
DMG100 и DMG110 — базовые модели с символьным ЖК-дисплеем, DMG110 с портом RS-485. DMG200 и DMG210 — графический дисплей 128×80 точек. DMG300 — расширяемая версия с анализом гармоник. Модификации с индексом L01 (DMG200L01, DMG210L01, DMG300L01) имеют русский язык в меню, что удобно для эксплуатации. Для быстрого старта есть готовые наборы DMGKIT: прибор DMG100 или DMG200 плюс три трансформатора тока на 60, 100, 150 или 250 А.
Приборы для монтажа на дверь щита

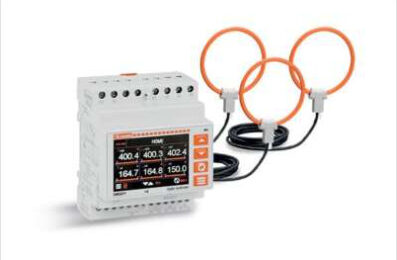

DMG500 и DMG510 — компактные модели 72×46 мм, у DMG510 встроен RS-485 и анализ гармоник до 15-го порядка. DMG600, DMG610 и DMG615 — расширяемые версии с оптическим портом. DMG620 — измерение активной энергии класса точности 0,5S, анализ гармоник и Ethernet. Отдельная подгруппа DMG611R — приборы в комплекте с тремя катушками Роговского на максимальный ток 100, 500, 3000 или 6300 А: удобно там, где нет места под классические трансформаторы тока.
Анализаторы мощности DMG7000–DMG9000

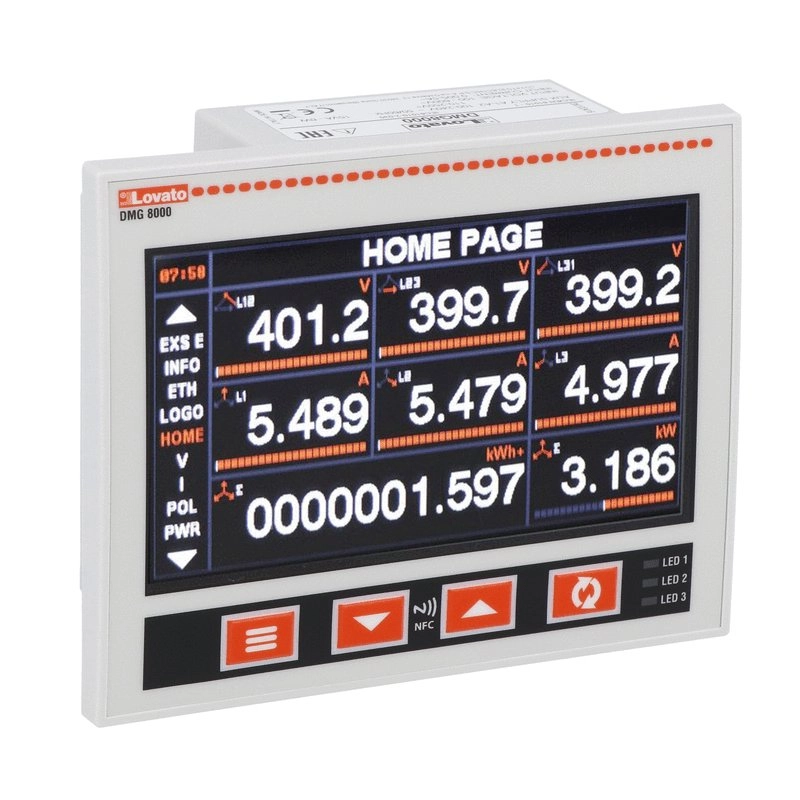

Это верхний уровень серии: цветной или ЖК-дисплей, расширение тремя модулями EXP, встроенная память для журналов и совместимость с системой EASY BRANCH. DMG7500 имеет порт RS-485, DMG8000 — Ethernet и память, DMG9000 — RS-485 и Ethernet одновременно. DMG9000D048 отличается широким цветным экраном и питанием 12–48 В DC, что востребовано на объектах с резервным питанием от аккумуляторов.
| Модель | Монтаж | Что даёт |
|---|---|---|
| DMG100 / DMG110 | DIN-рейка | базовые измерения, RS-485 у DMG110 |
| DMG200 / DMG210 | DIN-рейка | графический дисплей, RS-485 у DMG210 |
| DMG300 | DIN-рейка | анализ гармоник, расширяемый |
| DMG510 | дверь щита | RS-485, гармоники до 15-го порядка |
| DMG620 | дверь щита | класс 0,5S, гармоники, Ethernet |
| DMG611R | дверь щита | катушки Роговского до 6300 А в комплекте |
| DMG7500 / DMG8000 / DMG9000 | дверь щита | анализ, память, RS-485 и Ethernet, EASY BRANCH |
EASY BRANCH и счётчики энергии на DIN-рейку
Когда нужно видеть потребление не одной линии, а десятков, отдельный прибор на каждую линию невыгоден. Для этого предназначена система EASY BRANCH: модуль шины EXS0000, измерительные модули EXS4000 и EXS4001 и электронные трансформаторы тока EXS1032–EXS1125 для однофазных линий и EXS3032–EXS3125 для трёхфазных, на токи 32, 63, 80 и 125 А. Датчики подключаются готовым кабелем с разъёмом RJ45, а данные собирает анализатор DMG7500, DMG8000 или DMG9000. Типовые объекты — ЦОД, торговые центры, распределительные щиты арендаторов, где важен учёт по каждому потребителю.

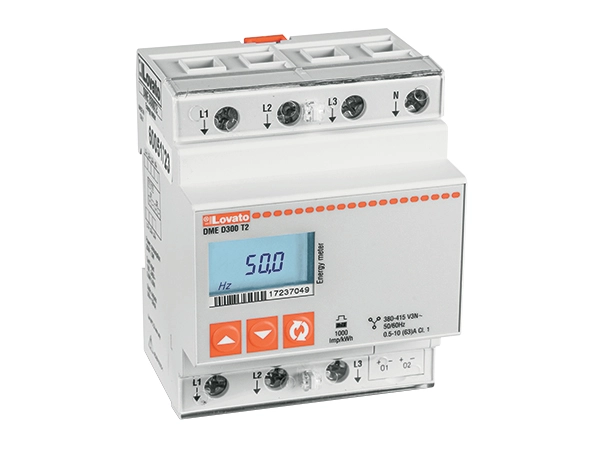

Если задача проще — поставить счётчик на DIN-рейку и снимать показания, — подойдёт линейка DMED. Однофазные модели DMED100T1, DMED110T1, DMED111 и DMED121 рассчитаны на прямое подключение 40 или 63 А, с импульсным выходом, RS-485 или M-BUS. Трёхфазные DMED300T2, DMED301 и DMED302 работают при прямом подключении до 80 А, а DMED305, DMED330 и DMED332 — через трансформаторы тока со вторичной обмоткой 5 А. Версии с индексом MID имеют метрологическую сертификацию для расчётов с потребителями, а DMED341MID7E предназначен для зарядных станций электромобилей.
Как выбрать: учёт или анализ качества
Начните с задачи, а не с модели. Проверьте пять пунктов.
- Цель измерений. Нужны кВт·ч для расчётов — счётчик DMED, в том числе MID. Нужно понять причину проблем в сети — анализатор DMG с гармониками и журналом событий.
- Количество точек учёта. Одна-две линии — отдельные приборы. Десятки линий в одном щите — EASY BRANCH с анализатором в качестве концентратора.
- Монтаж. Свободные модули на DIN-рейке — модульные DMG и DMED. Нужна индикация снаружи — врезной монтаж в дверь щита: DMG500–DMG620.
- Способ измерения тока. Классические трансформаторы тока на 5 А, электронные датчики EXS с RJ45 или катушки Роговского в исполнении DMG611R для больших токов и тесных щитов.
- Интерфейсы и диспетчеризация. Для локального контроля достаточно дисплея. Для передачи в АСУ или систему мониторинга выбирайте RS-485 с Modbus либо Ethernet, заранее проверив протокол на стороне верхнего уровня.
Типовые ошибки при выборе
- Куплен счётчик вместо анализатора: энергия считается, но диагностировать сеть по-прежнему нечем.
- Трансформаторы тока подобраны «с большим запасом» — при типовой нагрузке прибор работает в начале диапазона, и точность падает.
- Не учтён ток нейтрали: перекос и гармоники остаются невидимыми.
- Выбрана модель без анализа гармоник на объекте с частотными приводами и ИБП — главный источник искажений не контролируется.
- Не проверена совместимость протоколов: прибор с RS-485 есть, а верхний уровень ждёт Ethernet или другой протокол.
- Для коммерческих расчётов взята версия без сертификации MID.
- Прибор ставят на один день «для замера»: качество сети оценивают в динамике, минимум за характерный недельный цикл работы объекта.
Частые вопросы
Чем анализатор качества электроэнергии отличается от анализатора качества сети?
Это одно и то же оборудование, названия используют как синонимы. Важно не путать его с сетевыми анализаторами для компьютерных сетей — это другая техника и другие задачи.
Можно ли обойтись мультиметром вместо стационарного прибора?
Ручной прибор покажет значение в момент замера. Провалы, ночные перенапряжения и суточную динамику гармоник он не зафиксирует, поэтому для диагностики нужен стационарный анализатор с журналом.
Нужен ли анализатор, если стоит защита от перекоса фаз?
Защита отключает нагрузку по факту аварии, но не объясняет причину и не хранит историю. Анализатор даёт данные для устранения причины, а не только для реакции на следствие.
Как измерения помогают снизить счёт за электроэнергию?
Прибор показывает фактический коэффициент мощности и профиль нагрузки. По этим данным считают целесообразность компенсации реактивной мощности и перераспределения нагрузки по фазам, а после внедрения проверяют результат теми же измерениями.
Подойдут ли DMG для объектов с резервным питанием?
Да, и это частый сценарий: измерения нужны и по основному, и по резервному вводу. Если на объекте есть автоматический ввод резерва, анализатор помогает понять, почему срабатывает переключение — из-за реальной аварии или из-за слишком чувствительных уставок.
Подобрать анализатор или счётчик
В наличии приборы Lovato Electric для щитов любого размера: модульные мультиметры DMG на DIN-рейку, врезные модели для двери щита, анализаторы мощности DMG7500–DMG9000, система EASY BRANCH для многоканального учёта и счётчики энергии DMED, включая версии с сертификацией MID.
- Анализаторы электрической сети и счётчики энергии — каталог
- Трансформаторы тока для подключения приборов
Опишите задачу: количество линий, токи нагрузки, нужен учёт или анализ качества, требуется ли передача данных в АСУ — подберём прибор, трансформаторы тока и аксессуары под ваш щит. Телефон: +7 (495) 998-50-80, e-mail: info@wattelectric.ru.
