Микро ПЛК — компактный программируемый контроллер для локальной автоматики: насос, вентустановка, небольшой конвейер, щит управления машиной. Панель оператора, или ЧМИ, — экран, через который этот процесс смотрят и задают уставки. Вместе они закрывают задачу, для которой раньше собирали набор реле времени и кнопок или ставили полноценный шкафный контроллер «на вырост».
Ниже разбираем, чем микро ПЛК отличается от реле и от большого ПЛК, зачем нужна панель оператора, когда достаточно серий LRK и LRH Lovato Electric и как выбрать комплект — контроллер, расширение, экран и кабели.
Что такое микро ПЛК
Это контроллер с дискретными входами и выходами, который монтируется на DIN-рейку и программируется с компьютера. В отличие от набора реле он хранит логику в программе: последовательность пусков, выдержки, счётчики, сравнение аналоговых сигналов. В отличие от большого ПЛК у него меньше точек ввода-вывода и проще среда — его ставят туда, где шкаф маленький, а алгоритм понятный.
Типовые применения: управление насосами и вентиляторами, локальная блокировка и сигнализация, сбор дискретных сигналов с кнопок и датчиков, простые технологические циклы. Если в той же машине нужен контур безопасности — аварийный останов и ограждения — его не пишут в микро ПЛК, а выносят на реле безопасности.
Панель оператора / ЧМИ
ЧМИ (человеко-машинный интерфейс, HMI) — графическая панель с сенсорным экраном. Оператор видит состояние установки, аварии и тренды, меняет уставки, не открывая программу контроллера. Без панели микро ПЛК работает «вслепую»: логика выполняется, но смотреть её можно только с ноутбука.
Панель не заменяет контроллер. Она опрашивает ПЛК по сети и показывает данные. Поэтому при выборе смотрят сразу два параметра: какой протокол говорит контроллер и какие порты есть у экрана. Если протоколы не совпали, кабель не поможет.
Когда достаточно микро ПЛК
Микро ПЛК уместен, если выполняется большинство условий:
- точек ввода-вывода — десятки, а не сотни;
- алгоритм локальный, без сложной рецептуры и без жёсткого реального времени на уровне сервоприводов;
- щит небольшой, питание 12/24 В DC или 100–240 В AC;
- нужна простая визуализация на 4–10 дюймах либо достаточно встроенного дисплея контроллера.
Если точек сотни, есть motion-оси или нужна интеграция в большую SCADA как равноправный контроллер линии — это уже другой класс оборудования. Микро ПЛК в такую схему можно поставить как удалённый узел, но не как единственный «мозг» завода.
Серии LRK и LRH
В каталоге Lovato линейка разделена так: LRK — микро ПЛК с Ethernet, LRH — панели оператора. Рядом идут базовые модули без встроенного Ethernet (LRD) и модули расширения LRE: их берут, когда точек не хватает или нужны аналоговые и температурные входы.
Микро ПЛК LRK
Модули с дисплеем и встроенным портом Ethernet, питание 12/24 В DC или 100–240 В AC.
| Модель | Питание | Входы / выходы | Интерфейсы |
|---|---|---|---|

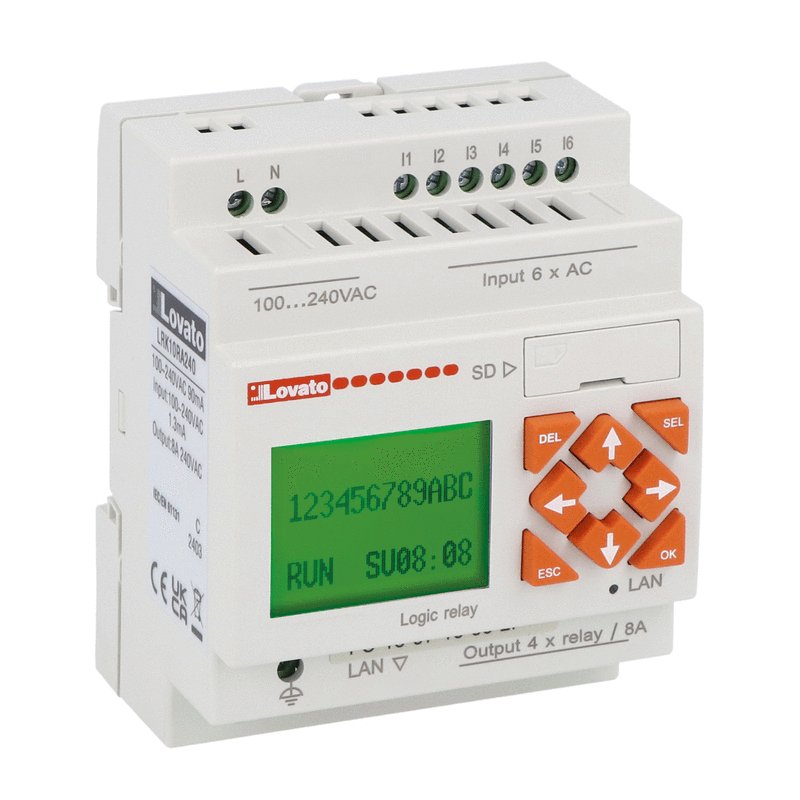

| LRK10RA240 | 100–240 В AC | 6 / 4 реле | Ethernet, дисплей |
| LRK12RD024 | 12/24 В DC | 8 / 4 реле | Ethernet, дисплей |

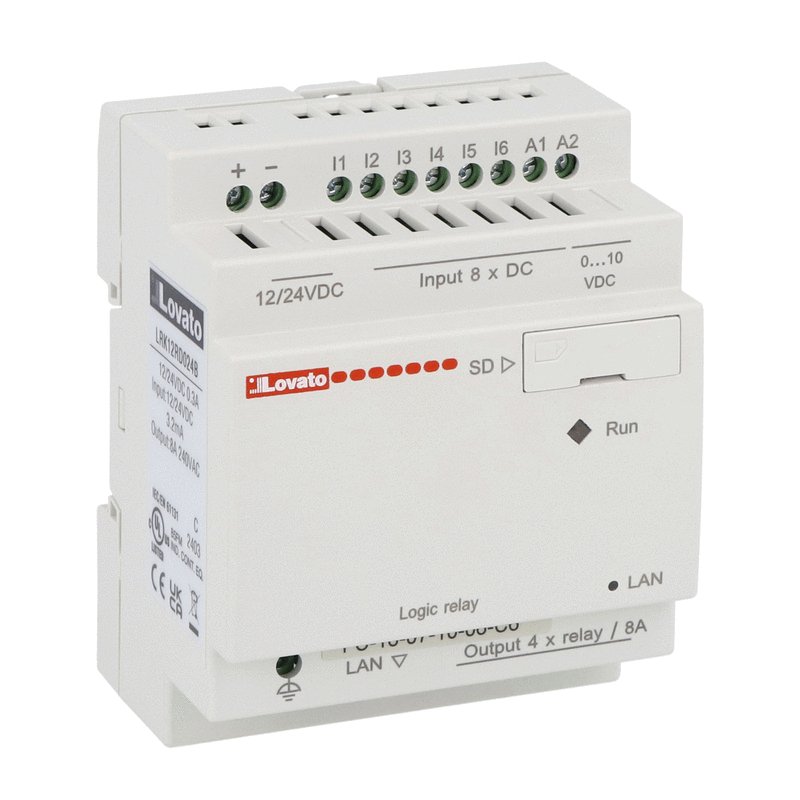

| LRK12RD024B | 12/24 В DC | 8 / 4 реле | Ethernet, без дисплея |

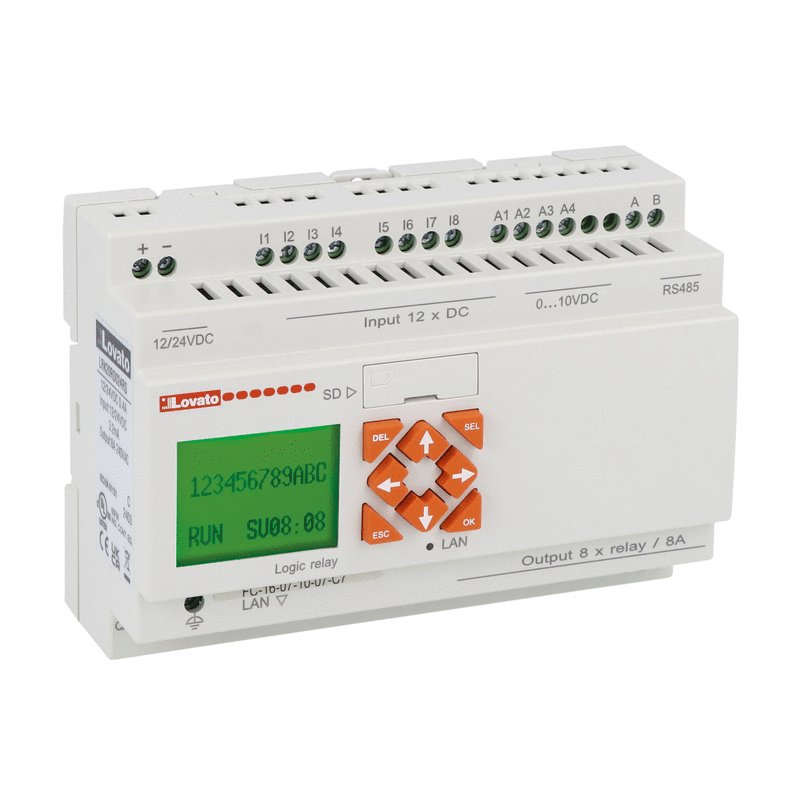

| LRK20RD024RS | 12/24 В DC | 12 / 8 реле | Ethernet и RS-485, дисплей |
Версия без дисплея нужна, когда экран выносится на дверь щита — дублировать индикацию на контроллере незачем. RS-485 у LRK20RD024RS даёт связь с панелью, счётчиками и преобразователями по Modbus, не занимая Ethernet.
Панели оператора LRH
Сенсорные TFT-экраны 64K цветов, питание 12–24 В DC:

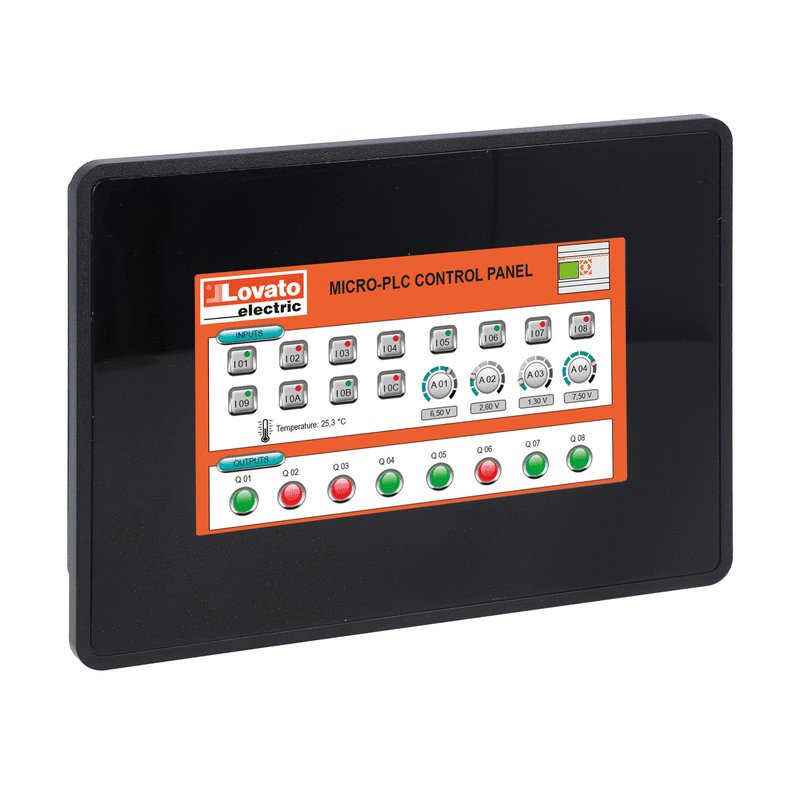

- LRHA04 — 4,3″;
- LRHA07 — 7″;
- LRHA10 — 10,1″.

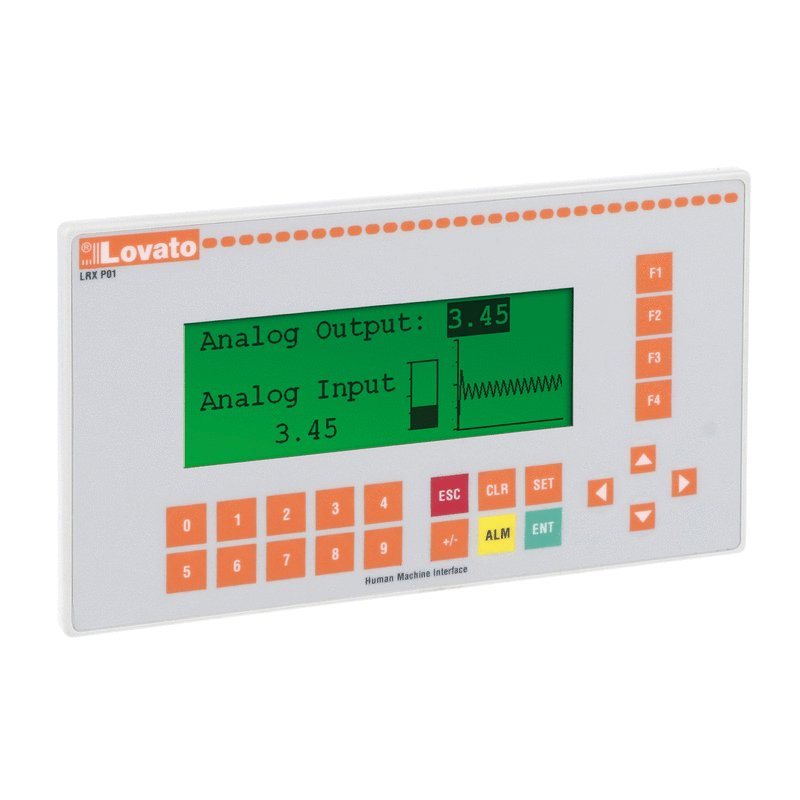

На всех трёх — Ethernet, RS-232 / RS-485 / RS-422 и USB. Протоколы: Modbus RTU, Modbus TCP, SIMATIC S Ethernet, OPC UA и MQTT. Для программирования панелей нужна лицензия LRHSW01 на одно рабочее место. Есть и более простая панель LRXP01: 24 В DC, RS-232 и RS-485 (Modbus RTU master) — когда графики и цветовой экран не нужны, достаточно текстово-графического интерфейса.
Готовые наборы LRDKITHMIA04 и LRDKITHMIA07 сразу комплектуют базовый модуль кабелем и панелью 4,3″ или 7″ — меньше шансов ошибиться с распиновкой.
Расширение, когда точек не хватает
Модули LRE ставятся к базовому контроллеру:
- LRE08 — 4 входа / 4 выхода, реле или транзистор, питание 24 В DC, 24 В AC или 100–240 В AC;
- LRE04AD024 — 4 аналоговых входа 0–10 В / 0–20 мА;
- LRE02AD024 — 2 аналоговых выхода;
- LRE04PD024 — 4 входа датчиков PT100.
Для связи есть блок LREP00 (Modbus RTU), кабели USB и RS-485, блок питания LRX1V3D024 на 24 В DC 1,3 А и модуль памяти LRXM00.
Как выбрать микро ПЛК и панель
- Посчитайте точки. Дискретные входы кнопок и датчиков, дискретные выходы на пускатели и сигнализацию, аналоговые сигналы давления и температуры. Если не укладываетесь в базовый модуль — сразу закладывайте LRE, а не надейтесь «втиснуть».
- Питание щита. Есть 24 В DC — линейка RD/TD. Только сеть 230 В — RA240. Смешивать питание базового модуля и расширения нельзя.
- Нужен ли дисплей на контроллере. Локальная диагностика без панели — берите LRK с экраном. Панель на двери — можно LRK без дисплея или связку LRD + LRH.
- Размер панели и протоколы. 4,3″ для пары мнемосхем, 7″ и 10,1″ — если много уставок и аварий. Проверьте, что ПЛК и ЧМИ говорят на одном протоколе: Ethernet / Modbus TCP или RS-485 / Modbus RTU.
- Программа и кабель. Заранее заложите кабель USB (LRXC03) или RS-485 (EXCCAB02 для LRH) и лицензию на ПО панели. Контроллер без кабеля к компьютеру — это коробка, которую нельзя ни загрузить, ни обслужить.
Типовые ошибки при выборе
- Купили панель, не проверив протокол: экран с Ethernet, контроллер только с RS-485 без соответствующего модуля.
- Точек посчитали «как есть», без запаса на ещё один датчик и лампу — расширение потом не встаёт в уже собранный щит.
- Питание 230 В на контроллер и 24 В на панель взяли от разных источников без общего нуля — связь живёт, земля плавает.
- Безопасный останов написали в программе микро ПЛК вместо отдельного реле безопасности.
- Взяли версию без дисплея и без панели: после монтажа программу можно менять только с ноутбука.
Частые вопросы
Чем микро ПЛК отличается от реле времени и контроллера уровня?
Реле времени и уровня решают одну функцию. Микро ПЛК собирает несколько функций в одной программе и меняется без пересборки схемы — достаточно загрузить новый проект.
Можно ли обойтись без панели оператора?
Да, если достаточно встроенного дисплея LRK и редкого обслуживания с ноутбука. Панель нужна, когда оператор ежедневно меняет уставки и должен видеть аварии на двери щита.
Чем ЧМИ отличается от HMI?
Ничем: ЧМИ — русская калька human-machine interface. В каталогах встречаются оба названия.
Подойдёт ли LRK вместо «большого» ПЛК?
Для локальной машины с десятками сигналов — да. Для линии с сотнями точек, сервоосями и резервированием — нет, это другой класс.
Как связать панель LRH с контроллером?
По Ethernet (Modbus TCP) или по RS-485 (Modbus RTU), если у контроллера есть этот порт или модуль LREP00. Кабель EXCCAB02 — готовый RS-485 длиной 3 м для панелей LRH.
