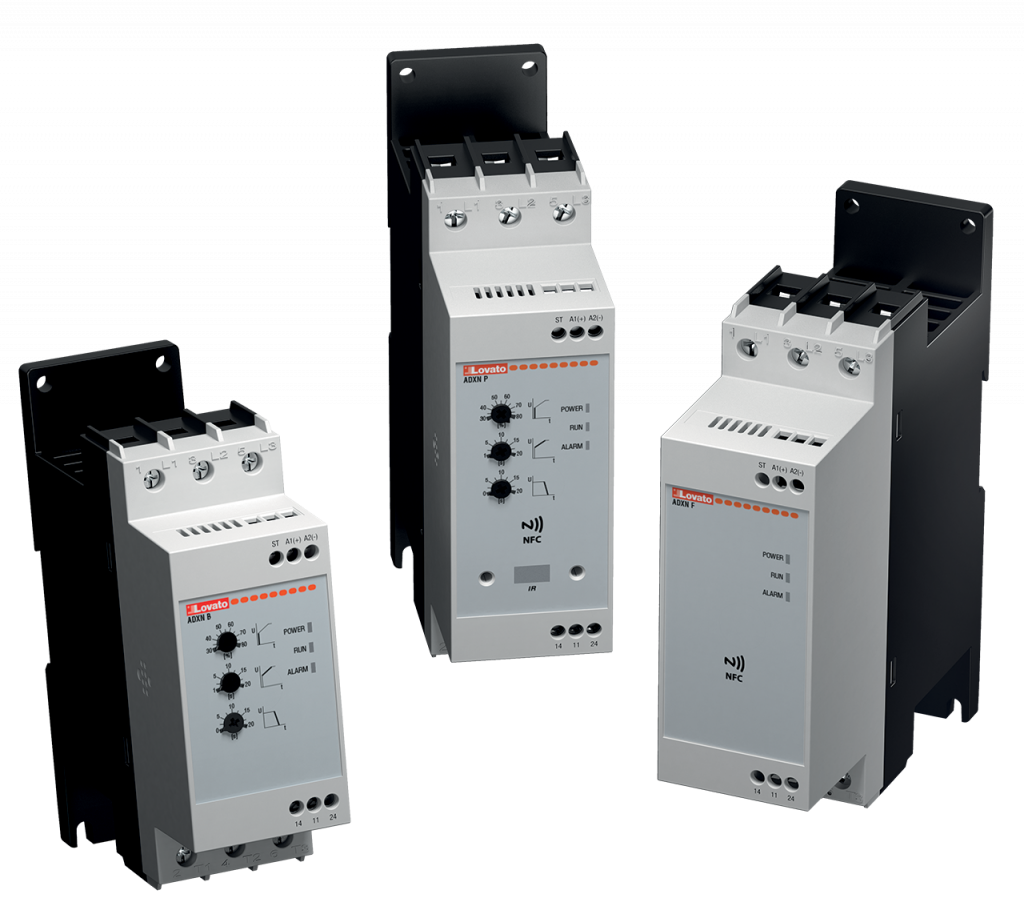

Устройства серии ADXN просты, компактны и функциональны.
Устройства плавного пуска серии ADXN идеально подходят для применений, где требуется простое, компактное и легко настраиваемое решение для постепенного запуска и остановки двигателей. Их универсальность позволяет адаптировать их к различным областям применения, включая управление насосом, вентилятором, конвейером и компрессором, и они доступны с номинальным током от 6 до 45А.
Ассортимент продукции ADXN состоит из самых компактных устройств плавного пуска 6 – 45A в линейке LOVATO Electric шириной всего 45 мм, разделенных на 2 типоразмера в зависимости от их текущей мощности.
Они отличаются простотой настройки, что позволяет быстро и удобно настроить небольшое количество параметров, тем самым сокращая время ввода в эксплуатацию до минимума.

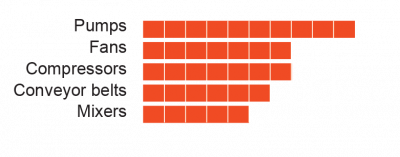

Они идеально подходят для различных применений, включая управление насосом, вентилятором, компрессором, конвейером и смесителем.
Вся линейка рассчитана на широкий диапазон линейных напряжений, от 208 до 600 В переменного тока, что делает их совместимыми с любым рынком, включая Северную Америку, без необходимости управлять различными кодами для соответствия напряжению установки. Устройства плавного пуска ADXN выпускаются с двумя управляющими напряжениями: 24 В переменного/постоянного тока, типичными для систем автоматизации, и 100-240 В переменного тока, идеально подходящими, среди прочего, для систем управления насосами.

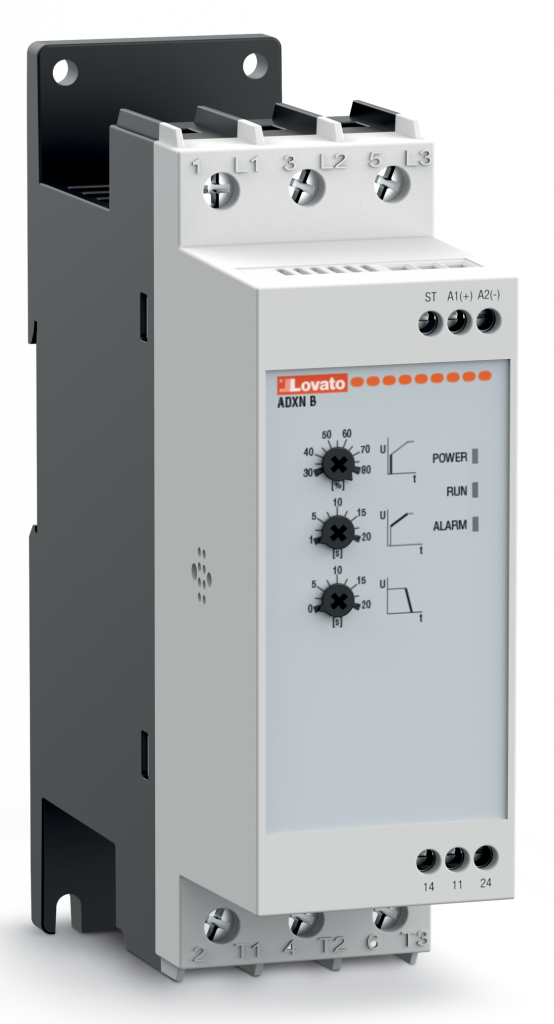

БАЗОВАЯ ВЕРСИЯ: ADXNB Быстро и просто
Идеальное решение для тех, кому нужен плавный пускатель с базовыми функциями и чрезвычайно простой настройкой, с единственной целью контролировать постепенный запуск и остановку двигателя. Всего 3 параметра, настраиваемых с помощью передних потенциометров:
– пусковое напряжение;
– диапазон ускорения;
– диапазон замедления.
3 потенциометра для базовых настроек
• пусковое напряжение: 30-80%U;
• время разгона: 1-20 с;
• время замедления: 0-20 с.
2 релейных выхода:
ВЫХОД 1: управление линейным контактором (запуск) ВЫХОД 2: Верхняя часть рампы (TOR)

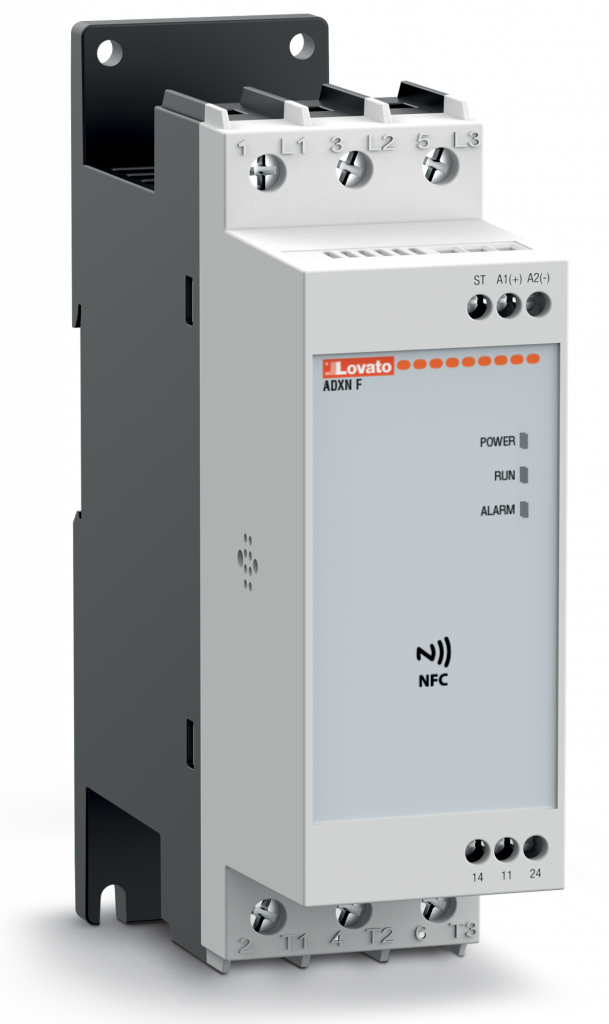

ВЕРСИЯ NFC: ADXNF
Умный и гибкий
♦ Подключение по NFC позволяет настраивать устройство с помощью смарт-устройства с приложением LOVATO NFC, доступным для Android и iOS.
♦ Удобство в использовании: удобный интерфейс приложения позволяет легко определять параметры с помощью структуры меню.
♦ Точные, воспроизводимые настройки.
♦ Защита паролем.
♦ Заводская установка для управления спиральными компрессорами, используемыми в системах кондиционирования воздуха, чиллерах и тепловых насосах.
♦ Гибкость: все параметры могут быть изменены с помощью NFC для управления любым приложением: насосами, вентиляторами, конвейерами и т.д.
♦ Настройки можно сохранить на интеллектуальном устройстве, а затем скопировать на другое устройство ADXNF без потери времени – идеально подходит для программирования серии устройств.
Подключение по NFC для настройки:
• ступень начального напряжения; • диапазон ускорения; • диапазон замедления; • понижающее напряжение и ступенчатый отказ от замедления; • функции релейного выхода; • пороговые значения защиты; • пароль; • аварийные сигналы.2 релейных выхода:
программируемый (управление линейным контактором, верхняя часть рампы, глобальная сигнализация, конкретная сигнализация)

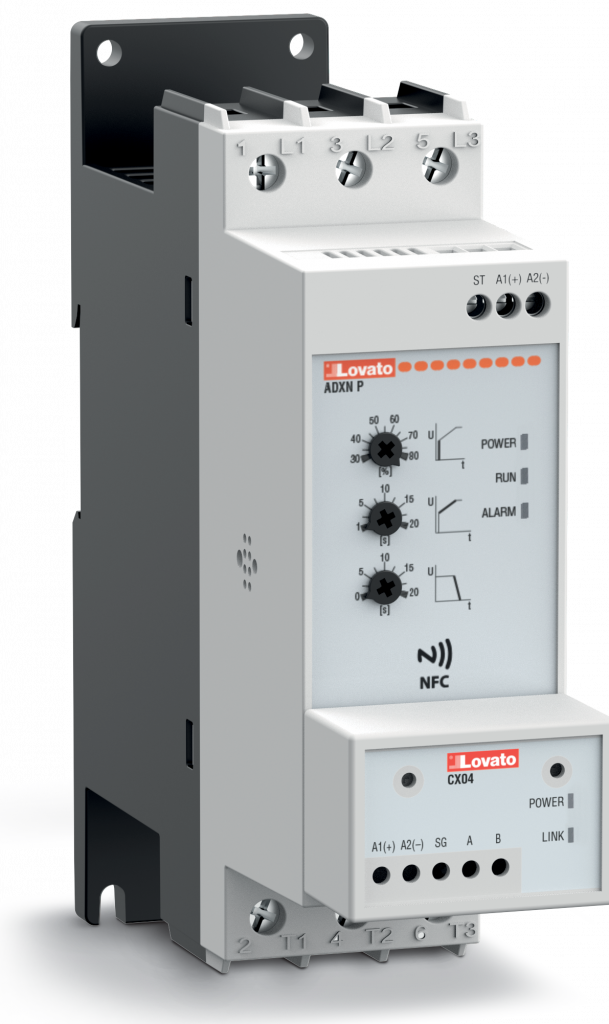

УСОВЕРШЕНСТВОВАННАЯ ВЕРСИЯ: ADXNP
Высокая производительность, встроенная теплозащита двигателя, дополнительный интерфейс RS485
♦ Настройка параметров с помощью передних потенциометров или подключение по NFC через интеллектуальные устройства с помощью приложения LOVATO NFC, доступного для Android и iOS.
♦ Встроенная электронная защита двигателя от перегрева с настраиваемыми отдельными классами нагрева для запуска и эксплуатации.
♦ Регулировка скорости пуска с ограничением тока с автоматической адаптацией к нагрузке.
♦ Защита паролем.
♦ Передний оптический порт для подключения устройств мониторинга и программирования USB и Wi-Fi.
♦ Дополнительный коммуникационный модуль RS485 (Modbus-RTU) для интеграции в систему управления и супервизии.
♦ Совместимо с программным обеспечением для настройки Xpress и приложениями LOVATO NFC и SAM1.
3 потенциометра для базовых настроек:
(начальное напряжение, диапазон ускорения, замедления) может быть переопределен с помощью NFC2 релейных выхода:
программируемый (управление линейным контактором, верхняя часть рампы, глобальная сигнализация, конкретная сигнализация, максимальный крутящий момент)ИК-оптический порт:
• USB-устройство CX01; • Устройство Wi-Fi CX02; • Модуль RS485 CX04.
Устройства плавного пуска ADXNP также могут быть оснащены дополнительным коммуникационным модулем RS485 (CX04) для подключения к управляющему устройству Modbus-RTU, такому как ПЛК или HMI, или для интеграции в систему мониторинга и надзора, что становится все более важным требованием в последние годы с внедрением индустрии 4.0.
Передний оптический порт позволяет подключать дополнительные устройства связи USB (CX01) и Wi-Fi (CX02) для программирования, загрузки данных и диагностики с помощью ПК.
