Устройства контроля изоляции типа PMIC для зарядных станций электромобилей постоянного тока

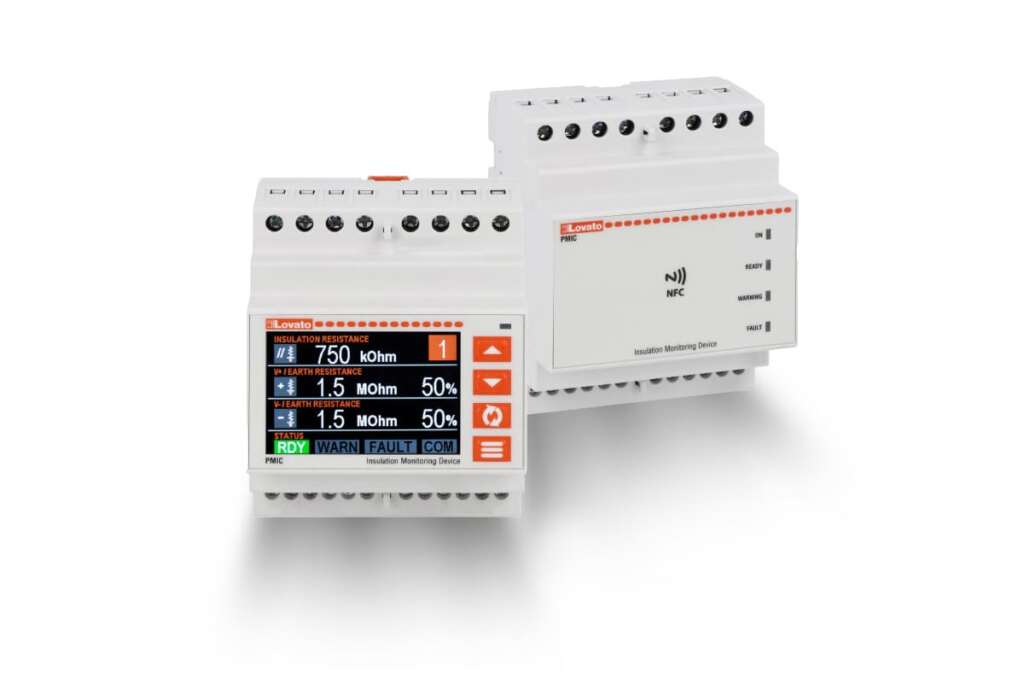

Устройства для контроля изоляции типа PMIC доступны в версиях с цветным графическим дисплеем и без него:

• Версии с дисплеем (тип PMIC…) обеспечивают наглядное и мгновенное отображение электрических измерений и состояния, а текст доступен на 7 языках: английском, итальянском, испанском, французском, немецком, португальском и польском.Цветной графический дисплей  позволяет пользователям просматривать экраны, посвященные электрическим измерениям (сопротивлению изоляции, емкости системы и напряжению в системе), а также состояние выходов с помощью цветных графических светодиодов, которые показывают, готова ли станция к зарядке или имеются ли какие-либо нарушения изоляции, с помощью предупреждающих и аварийных пороговых значений.
• Версии без дисплея (тип PMIC…B), с другой стороны, оснащены 4 светодиодами состояния на передней панели и подключением по NFC, что позволяет настраивать параметры с помощью устройств Android и iOS через приложение LOVATO NFC, которое можно бесплатно загрузить из Google Play и App Store. Настройки могут быть защищены паролем для обеспечения максимальной защиты от несанкционированного доступа. Одну и ту же конфигурацию можно сохранить и скопировать на несколько устройств той же модели за считаные секунды прямо со смартфона.

Все модули PMIC размещены в компактном модульном корпусе, состоящем всего из 4 модулей, что является одним из ключевых преимуществ этих устройств. Кроме того, они не перегреваются, что избавляет от необходимости соблюдать безопасные расстояния до соседних устройств. Это дает значительное преимущество с точки зрения гибкости установки и оптимизации пространства в электрошкафу.

Одноканальные и двухканальные версии для мониторинга одной или двух зарядных розеток соответственно с помощью одного устройства. Двухканальная версия обладает значительными преимуществами с точки зрения оптимизации пространства благодаря сверхкомпактному 4-модульному корпусу и упрощенной проводке. Кроме того, она позволяет контролировать обе розетки из одной точки, а на специальных страницах дисплея отображаются показания и состояние каждого канала.

PMIC контролируют напряжение до 1200 В постоянного тока или 1500 В постоянного тока в зависимости от модели, что делает их подходящими как для комбинированной системы зарядки (Combined Charging System, CCS), так и для мегаваттной системы зарядки (Megawatt Charging System, MCS).

Все модули PMIC питаются от вспомогательного источника напряжения 12–24 В постоянного тока и имеют три твердотельных реле на канал для сигналов состояния (готовность к зарядке или сопротивление изоляции ниже допустимых пороговых значений для предупреждения или сигнала тревоги) и один цифровой вход на канал с программируемой функцией тестирования, сброса или блокировки.

Встроенный порт RS485 также позволяет осуществлять контроль, мониторинг и настройку параметров по протоколу Modbus-RTU.

Еще одной ключевой особенностью является широкий диапазон рабочих температур от -40 до +70 °C, что обеспечивает надежную работу даже в экстремальных условиях окружающей среды

Модули управления зарядкой соответствуют основным международным стандартам и сопровождаются официальными протоколами испытаний, выданными TÜV, подтверждающими их соответствие отраслевым стандартам, в том числе IEC/EN 61557-8 (эталонный стандарт для интеллектуальных зарядных устройств), IEC/EN 61557-18 (стандарт для интеллектуальных зарядных устройств, предназначенных для зарядных станций постоянного тока, находится в стадии разработки и должен быть опубликован в 2027 году) и IEC 61851-23 (эталонный стандарт для зарядных станций для электромобилей).
