Реле утечки на землю типа B и удлинители диапазона версий типа A

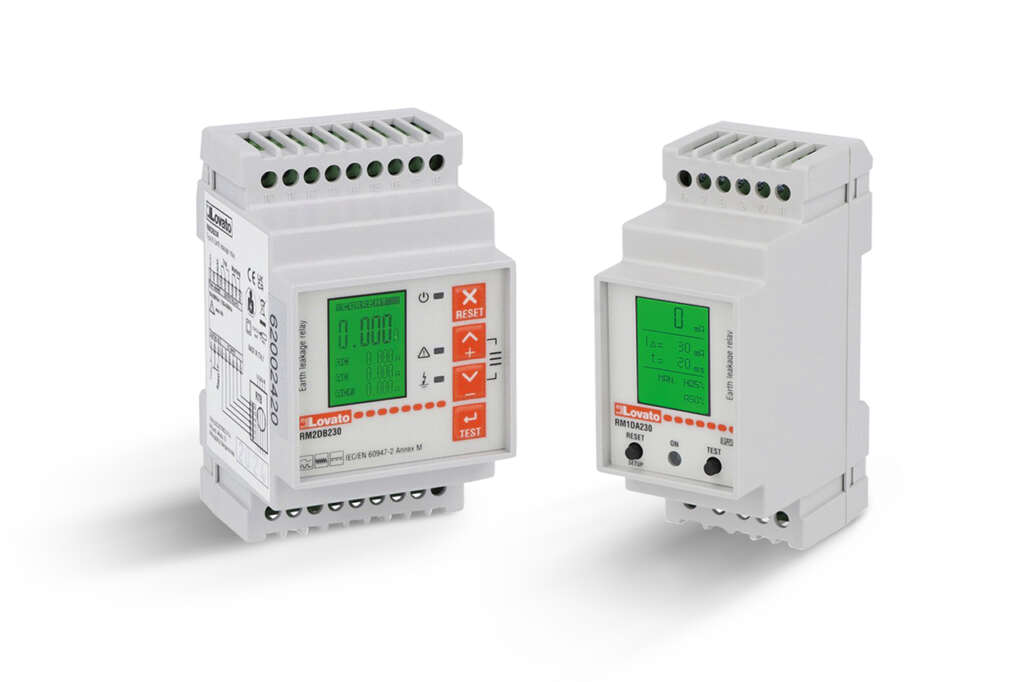

Реле утечки на землю типа B и удлинители диапазона версий типа A, выполненные в модульных корпусах со встроенным дисплеем.
Компания LOVATO Electric расширяет ассортимент реле утечки на землю двумя реле утечки на землю типа A и одним реле утечки на землю типа B, выполненными в модульных корпусах со встроенным дисплеем.
Типы RM1DA230 и RM2DA230 дополняют линейку реле утечки на землю типа A с внешним тороидом, предназначенных для обнаружения токов короткого замыкания переменного и импульсного постоянного тока. Эти реле подходят для защиты электрических систем и цепей в жилых, коммерческих и промышленных помещениях, где электронные устройства могут генерировать нелинейные токи замыкания. Эти реле оснащены встроенным дисплеем для установки пороговых значений срабатывания и предварительной сигнализации, а также отображением дифференциального тока, который отображается тремя цветами подсветки: зеленым в случае нормальной работы, желтым при превышении порога предварительной сигнализации и красным в случае срабатывания по дифференциальному току.
Оба реле питаются от вспомогательного напряжения 230 В переменного тока и оснащены передними светодиодами для индикации наличия питания и состояния реле, а также кнопками TEST и RESET для проверки реле и ручного сброса после вмешательства.
В основном они отличаются количеством встроенных релейных выходов и размерами: тип RM1DA230 имеет один релейный выход для подачи сигнала о вмешательстве и размещается в компактном корпусе из двух модулей, а тип RM2DA230 имеет два независимых релейных выхода (для подачи сигнала о вмешательстве и предварительного сигнала тревоги) и размещается в корпусе из трёх модулей.
RM2DA230 также предлагает дополнительные функции, в том числе два цифровых входа для дистанционного управления функциями TEST и RESET в качестве альтернативы передним кнопкам, а также настраиваемый фильтр третьей или двадцать первой гармоники для повышения точности вмешательства, обеспечивая правильное измерение токов утечки даже в электроустановках, подверженных гармоническим помехам, предотвращая ложные срабатывания и повышая общую надежность и безопасность системы.
Новое реле RM2DB230 дополняет линейку реле утечки на землю моделью типа B, обеспечивающей более высокий уровень защиты благодаря способности обнаруживать, помимо переменного и импульсного постоянного тока короткого замыкания, постоянный ток короткого замыкания.
Реле дифференциального тока замыкания на землю типа B подходит для систем с оборудованием, которое может генерировать непрерывные токи замыкания на землю, например, для установок с частотно-регулируемыми приводами или выпрямителями, фотоэлектрических систем с инверторами, ветряных турбин, зарядных станций для электромобилей, центров обработки данных с системами ИБП, электромедицинского оборудования, лифтов, кранов с питанием от инверторов, систем железнодорожной тяги, электросварочных аппаратов, станков и многого другого.
Новый RM2DB230 оснащён многоцветным дисплеем с подсветкой, позволяющим контролировать значение дифференциального тока как с компонентами переменного, так и постоянного тока. Два независимых встроенных релейных выхода для вмешательства и предварительной сигнализации, цифровые входы для удалённого тестирования и сброса настроек, передние кнопки для ручного тестирования и сброса настроек, а также светодиоды состояния дополняют аппаратное обеспечение.
Что касается функций, то он также включает настраиваемый фильтр третьей или двадцать первой гармоники для повышения точности вмешательства в установки, подверженные гармоническим помехам, обеспечивая максимальную надёжность и безопасность.
Ассортимент дополнен новой серией RTB-тороидальных трансформаторов тока, доступных в версиях диаметром от 35 до 210 мм, предназначенных для использования с реле RM2DB230 для обнаружения дифференциальных токов в компонентах переменного и постоянного тока.
