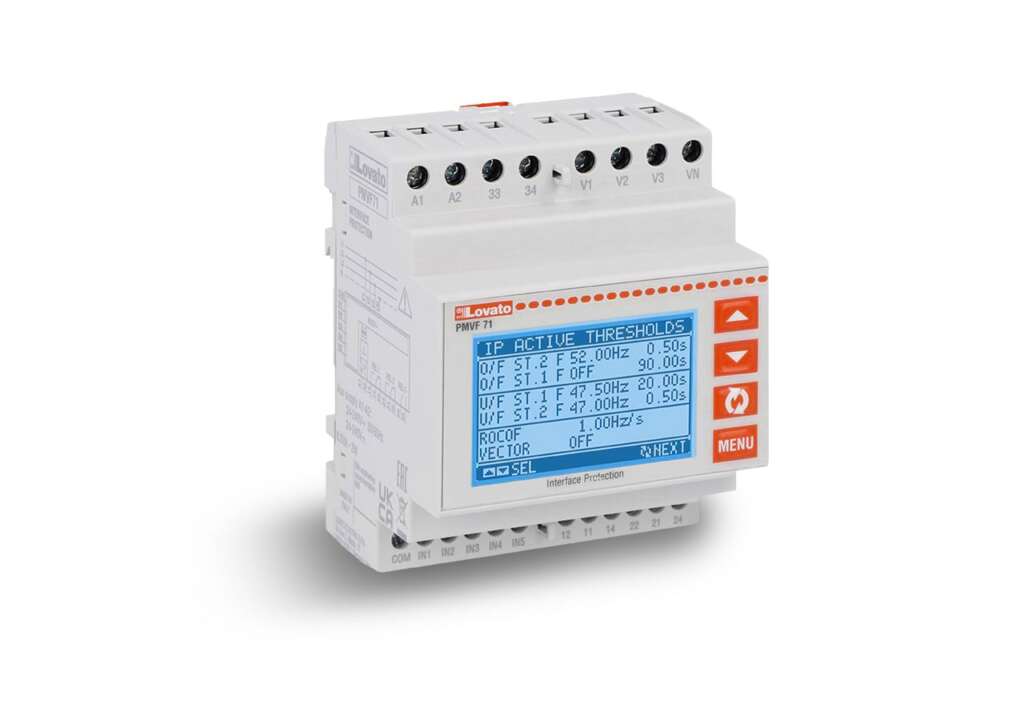

Блок системы защиты интерфейса типа PMVF71
LOVATO Electric расширяет линейку систем защиты интерфейсов новой системой PMVF71, разработанной в соответствии с инженерной рекомендацией G99 ENA (Ассоциации энергетических сетей).
PMVF71 заменяет предыдущий код PMVF70 и отличается от него следующими аспектами:
- Более компактный размер: 4 модуля вместо 6
- Более широкий диапазон вспомогательных источников питания: 24 ... 240 В переменного / постоянного тока вместо 100...240 В переменного / 110 ... 250 В постоянного тока предыдущей версии
- Большее количество встроенных операций ввода-вывода: 5 цифровых входов и 3 релейных выхода (2 C/O + 1 NO) вместо 4 цифровых входов и 2 релейных выходов (C/O).
PMVF71 объединяет все функции защиты, требуемые техническим руководством ENA G99, такие как защита от двойного порога минимального и максимального напряжения и частоты, R.O.C.O.F. и сдвиг вектора.
PMVF71 оснащен тремя релейными выходами: один предназначен для управления интерфейсным переключателем (IS), другой — программируемый выход с функцией управления резервным устройством по умолчанию, а третий — свободно программируемый выход. При необходимости функциональность можно расширить, добавив до 2 модулей серии EXM модули расширения, что позволит интегрировать дополнительные входы и выходы или коммуникационный порт с возможностью выбора между Ethernet, RS485, USB и RS232.
С помощью графического дисплея с подсветкой можно отслеживать измерения, параметры, пороговые значения, счетчики и информацию о состоянии на специальных страницах, которые отличаются понятностью, интуитивной доступностью и удобством навигации. Также доступна функция журнала событий, позволяющая записывать до 128 событий (срабатывания защиты, действия с паролем, выполнение команд, системные события) с указанием времени.
